RFPD 5G 小基站 RU PCBA 板組件
功能：四路發射器，四路接收器和雙觀察接收器，每個接收器有 2 個輸入
帶寬：200 MHz 接收器，200 MHz 大信號/ 450 MHz 合成發射機,和 450 MHz 觀測接收機
調諧范圍：650 MHz 至 6 GHz
接口：12 Gbps JESD204B/C 1
功耗：5W 2
多芯片 LO 相位同步
DFE 特性：增強型 DPD / CLGC / CFR 3
封裝：14×14 BGA
1. 未來版本更新到24.33Gbps
2. 對于 25% Rx 75% Tx，1x Orx 打開，200 MHz/450 MHz/450MHz BW，0 dB 衰減
3. 支持即將推出的 ADRV9029
ADRV9009 與 ADRV9026——特性和規格
| 規格/功能 | ADRV9008/9 | ADRV9026 |
| 編號 Tx/Rx/Orx | 2T2R1OR | 4T4R2OR |
| TDD/FDD 支持 | 單身的-芯片測試驅動開發 | 單芯片 TDD & FDD |
| 雙芯片F(xiàn)DD | ||
| 頻率范圍 | 75MHz – 6GHz | 650MHz – 6GHz 1 |
| Rx/Tx/Orx 通道帶寬 | 200MHz/450MHz/450MHz | 200MHz/450MHz/450MHz |
| 能量消耗 | 1x | 0.5倍 |
| ADC/DAC 最大采樣率 | 2Gbps/1Gbps | 5Gbps/2.5Gbps |
| 界面 | 12Gbps J靜電放電204B | 16Gbps JESD204B 和 JESD204C |
| SERDES 通道數 | 每個方向4條車道 | 每個方向4條車道 |
| 供應軌 | 1.3V/1.8V/3.3V | 1.0V/1.3V/1.8V |
| 包裹 | 12x12 FC-BGA | 12x12 FC-BGA |
| DFE 特性 | 不適用 | 集成 DPD 和 CFR（可旁路），適用于高達 200MHz 帶寬的應用 |

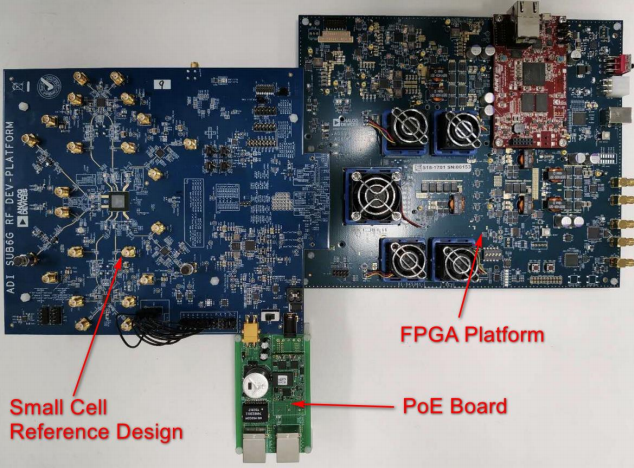

適用于小型基站的 ADRV9029 參考設計
? 板載射頻參考設計
? 添加PA 前置驅動級HMC625B/ADL5611 使參考平臺可以直接連接到PA EVB
? 在RX通道上添加ADI RF前端產品ADRF5545A/ADRF5549，在ORx通道上添加開關產品
? 使開發板同時支持中/高射頻頻段
? 板載時鐘解決方案
? 使用雙時鐘域時鐘器件AD9545
? 添加 O-RAN 所需的 SyncE 功能
? 車載電源解決方案
? 使用ADP5054作為ADRV902x和時鐘設備的電源
? 為外部 PoE EVB + ADI 電源磚供電留出接口
? 支持多種FPGA平臺
? 使用ADS9 板或Intel Arria 10 板。
? 通用 GUI 軟件和用戶界面
? 支持DFE驗證軟件
? 在GUI 中集成DPD / CFR / CLGC 驗證接口
鑫景福提供 RFPD 5G 小基站 RU RFPD 5G 小基站 RU 板服務。 這是一家具有資深行業經驗的PCBA一站式組裝工廠，歡迎咨詢！
功能：四路發射器，四路接收器和雙觀察接收器，每個接收器有 2 個輸入
帶寬：200 MHz 接收器，200 MHz 大信號/ 450 MHz 合成發射機,和 450 MHz 觀測接收機
調諧范圍：650 MHz 至 6 GHz
接口：12 Gbps JESD204B/C 1
功耗：5W 2
多芯片 LO 相位同步
DFE 特性：增強型 DPD / CLGC / CFR 3
封裝：14×14 BGA
1. 未來版本更新到24.33Gbps
2. 對于 25% Rx 75% Tx，1x Orx 打開，200 MHz/450 MHz/450MHz BW，0 dB 衰減
3. 支持即將推出的 ADRV9029
