電源電路板設計的電磁兼容設計

電磁兼容性是指設備或系統在其電磁環境中正常工作而不對該環境中的任何事物產生難以忍受的電磁干擾的能力。 EMC設計的目的是使電子設備不僅抑制各種外界干擾，使電子設備在特定的電磁環境下正常工作，而且減少電子設備本身對其他電子設備的電磁干擾。 隨著電子設備的靈敏度越來越高，接受微弱信號的能力越來越強，電子產品的頻段越來越寬，尺寸越來越小，因此電子設備的抗干擾能力越來越強。 需要越來越強。 一些電子設備在運行時產生的電磁波很容易對周圍的其他電子設備形成電磁干擾，造成故障或影響信號傳輸。 另外，過多的電磁干擾會形成電磁污染，危害人們的健康，破壞生態環境。 本文對PCB設計中的幾個關鍵EMC技術進行了分析。

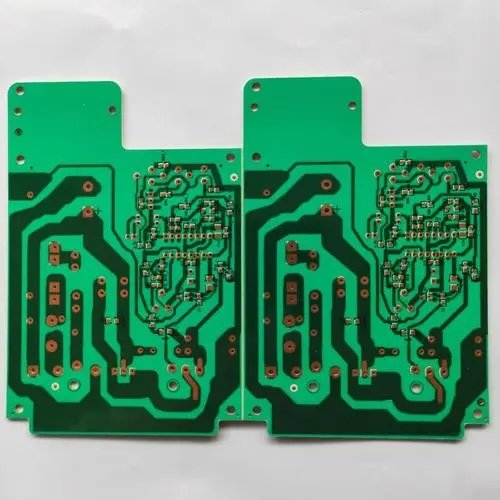

電源設計

電子設備的電源與其他功能單元廣泛連接。 一方面，電源中產生的無用信號很容易耦合到各個功能單元； 另一方面，一個單元中的無用信號可能通過電源的公共阻抗耦合到其他單元。因此，在電源設計中應采取以下措施：

(1)根據印制電路板的電流，電源線的寬度盡量加粗，以減少環路電阻，使電源線、地線的方向與數據的方向一致 傳播; 同時在多層PCB中采用電源層和層，以減少電源線到電源層或層的走線長度。 這有助于增強抗噪聲能力；

(2)如有可能，使各功能單元的電源分開，所有使用公共電源的電路盡可能靠近并相互兼容；

(3)電源濾波器用于交、直流干線上，防止外界干擾通過電源進入設備，防止設備內部產生的開關瞬變等信號進入一次電源，有效隔離電源的輸入輸出線和濾波器的輸入輸出線；

(4)電源應有效屏蔽電磁場，高壓電源應盡量與敏感電路隔離，特別是開關電源，會產生高頻輻射和傳導騷擾。應采用靜電屏蔽電源變壓器來抑制電源線上的共模干擾。 多重屏蔽隔離變壓器性能更佳；

(5) 電源在所有電路功能狀態下均應保持低輸出阻抗。 即使在射頻范圍內，輸出電容器也應表現出低阻抗，并且穩壓器應具有足夠快的響應時間以抑制高頻紋波和瞬態負載；

(6) 整流二極管應工作在最低電流密度下，為穩壓二極管提供足夠的射頻旁路；

(7)電源變壓器應采用對稱平衡的變壓器，而不是功率平衡變壓器。所用磁芯材料應取飽和磁感應強度（Bm）的下限。無論在任何情況下，都必須保證鐵芯不被驅動到飽和狀態。變壓器的鐵芯結構最好是D型和C型，其次是E型。

----電路板廠對PCB PCB設計中電磁兼容的幾項關鍵技術進行了講解和分析。
