PCB 設計中可靠布局元件放置的注意事項

印刷電路板技術永遠不會停止。目前，工程團隊正在研究通過使用更精細間距的器件來提高電路密度的方法。當這些元件放置在PCB上時，誤差幅度將隨著引腳間距的增加而減小。 讓我們看看如何在裝配線上啟用這些部件。

PCB 元件批量生產的第一步是準備容納元件的電路板。 在開始組裝過程之前，可以將板在烤箱中脫水。 即使它們被包裝在裝有一小袋干燥劑的密封容器中，水一次仍然只能進入一個海綿狀介電材料分子中。 預烘烤會釋放蒸汽，可能影響回流焊接。

最佳選擇：表面貼裝元件的純混合

理想情況下，就引腳間距和其他物理方面而言，電路板上的所有部件都將使用相同類型的技術，并且將是大致相同類型的組件。越來越高的組件與越來越小、越來越輕的組件并不是一個好的組合。個子高的人會在周圍不太熱的區域產生陰影。

大多數元件數據表都包含一些焊接說明。推薦的糊劑類型可以在粒度范圍內指定。 顯示熱曲線的圖表可能會給出最佳結果。首先，預熱升至接近回流溫度，然后達到焊接溫度峰值，然后進入冷卻階段。 覆蓋特定電路板上組件的所有熱曲線將顯示與推薦的工藝窗口相似但不完全匹配的結果。

完美的電路板的所有組件都在同一方向。它們都將被表面安裝并位于電路板的同一側。避免使用帶有隱藏引線的元件，或者留出額外的空間作為“圍場”，使維修噴嘴與電路板表面完全接觸。如果不需要拆卸和焊接一堆無源元件，但其中一些元件確實想要靠近特定的引腳，那么效率會更高。

使用細間距元件的注意事項

如果使用細間距設備，它還會有一對局部參考標記，以允許拾取頭記錄其準確位置，以實現更準確的放置。 這些基準測試將作為板級基準測試的補充，并且如果它們之間存在對稱性，則可以在設備之間共享。 理想情況下，每個組件都將面向具有相同且統一極性標記的基本方向。

現實世界并非如此，但這是一個目標。 在30年的PCB布局中，我從來沒有把所有的電容和電阻都做成同一個方向，更不用說所有的極化元件了。 這個想法是讓人們知道如何放置組件以獲得最佳性能，并確定盡可能使用這個角度的大致方向。

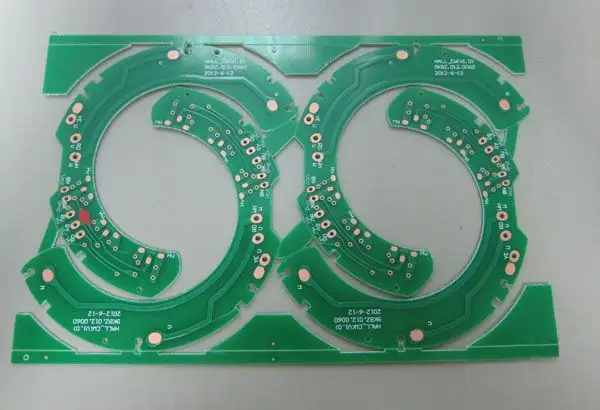

這樣你就可以準備好近乎完美的布局并準備好組裝電路板了。 下一步是涂焊膏。 在 PCB 上沉積焊膏必須準確且可重復。 較小的板或具有復雜輪廓的板將需要組裝子面板。同時，較大的電路板通常在邊緣包含無元件區域，用于放置和焊接過程。 通常，我們會在電路板的較長邊緣上尋找 5 毫米寬的無元件空間，以便機器可以捕獲它們。 模具孔將有助于晶圓廠、模板、拾取和放置以及測試夾具的可重復且無錯誤的定向。 三個對準孔提供了這種保證。

除了較大的晶圓廠面板之外，您還可以使用裝配子面板返回電路板。 在選擇需要安裝導軌的邊緣之前，請考慮組件的方向。 表面安裝和通孔組件具有穿過焊接臺的最佳方向。 重點是防止焊橋和其他缺陷（我們將在稍后討論）。

無源元件喜歡穿過烘箱的另一端并進入工藝流程。 這樣，兩個焊盤就可以同時看到相同的溫度曲線。 如果一側先于另一側回流和固化，則更有可能出現冷焊和焊接干擾等缺陷。 冷焊料的外觀暗淡，并且不會出現表明潤濕適當?shù)膱A角。 受干擾的焊料具有不規則的輪廓，表明在從液態焊料到固態焊料的關鍵轉變過程中元件發生了一些移動。 這是導致潛在缺陷的兩類缺陷，也是最嚴重的缺陷。

放置不當?shù)慕M件也可以像吊橋一樣從其中一個焊盤上提起，盡管我們稱之為墓碑。 我曾經遇到過陶瓷和線繞元件實際上由于不同的熱分布曲線的應力而破裂的情況。 出現這些缺陷的原因是電容器/電感器的一端靠近板的邊緣，而另一端位于板的內側。 在回流爐中，隨著鍍板時間內溫度上升和下降的速度加快，邊緣變得更熱。

可靠放置的關鍵要素是組件之間的空間。 我們想要最短的射頻路徑，所以這將是首先考慮的。 寬總線還要求驅動器和接收器之間距離很近。 幾乎所有去耦電容器都將受益于靠近相關電源引腳。 晶體應保持短時間牽引。 似乎每個小部件都希望在主芯片旁邊有一個點。

即便如此，組件的喘息空間越大，退化和失效的預期時間就越長。 距離很近但不擁擠？ 如何根據共存和熱管理的需要選擇性分離。 有太多的因素把我們推向不同的方向。 巧妙的安排讓所有參與者都同樣緊張，沒有人太緊張。

一路分享您的工作比以往任何時候都更加重要。 我們的主要目標是開發出每個人都可以在設計周期結束時購買的產品。 我們最不想做的就是將棋盤設計成一艘擱淺并卡在運河中的巨輪。 這就是各派仍在努力解決分歧時的感覺。

獲得完整的布局比獲得完整的設計更困難。
