概述

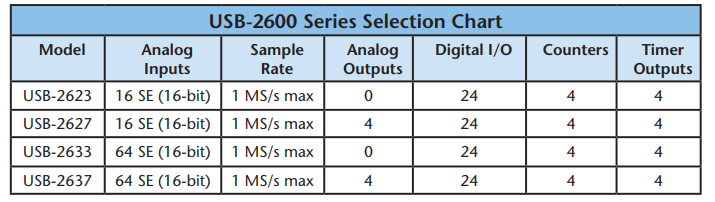

USB-2600 系列以低成本的單板設計提供高速、多功能數據采集。 每塊板都提供電壓輸入、數字觸發輸入、計數器輸入、定時器輸出、數字 I/O 和時鐘輸入。

USB-2627 和 USB-2637 也提供模擬輸出。

模擬輸入

每個 USB-2600 系列板都有一個 16 位、1 MS/s ADC 以及 16 個 SE 模擬輸入（USB-2623 和 USB-2627）、64 個 SE 模擬輸入（USB-2633 和 USB-2637）。 輸入范圍固定為 ±10 V。

模擬輸出 (USB-2627/USB-2637)

四個 16 位、1 MS/s 模擬輸出通道的輸出范圍為 ±10 V。模擬輸出更新的最大速率取決于幾個因素，包括 USB 端口的速度。 通常，當 A/D 以 1 MS/s 的完整速率運行時，無論掃描中的通道數量如何，每個模擬輸出都會以 1 MS/s 的速率從計算機內存中連續更新。

數字輸入輸出

24 條 TTL 電平數字 I/O 線可通過軟件選擇輸入或輸出。 典型的最大傳輸速率（系統節奏，異步）是每秒 4,000 個 8 位端口或單位讀/寫。

上拉/下拉配置

每塊板都有一個板載跳線，用于將數字 I/O 線配置為上拉或下拉（默認）。

觸發輸入

外部數字觸發輸入可通過軟件選擇邊沿敏感或電平敏感模式。

計數器輸入

USB-2600 系列設備中包含四個 32 位計數器。 每個計數器接受高達 20 MHz 的頻率輸入。

定時器輸出

四個脈寬調制 (PWM) 定時器輸出可生成頻率可編程為 0.015 Hz 至 32 MHz 的方波。

外部時鐘 I/O

一個外部時鐘輸入被提供用于起搏模擬輸入。 USB-2627 和 USB-2637 也有一個外部時鐘輸入，用于同步模擬輸出。
