在電子制造領域，AOI（自動光學檢測）已成為保障PCBA良率的“黃金標準”。本文將深度解析AOI的工作原理、行業應用，并分享鑫景福如何通過AOI技術升級與服務體系，為客戶實現“零缺陷”制造。

一、AOI技術詳解：如何為PCBA品質護航？

1. AOI的三大核心技術

（1）高精度光學成像

采用千萬級像素?cái)z像頭+多角度光源（如環形光、同軸光），可識別01005微型元件（0.4mm×0.2mm）及微米級焊點缺陷。

對比項：傳統目檢僅能檢測≥0603封裝，AOI精度提升10倍以上。

（2）智能圖像算法

通過深度學習模型（如CNN）自動分類缺陷，支持：

? 元件缺失/錯件 ? 焊錫少錫/橋接 ? 極性反/偏移 ? 墓碑效應

（3）實時數據反饋

檢測結果同步至MES系統，生成SPC統計圖表，快速定位工藝問題（如錫膏印刷厚度偏差）。

2.AOI在PCBA全流程的應用

二、為什么選擇AOI？

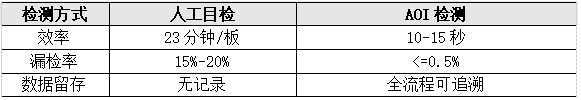

1. 對比傳統檢測方式的優勢

2. 小型化/高密度PCB的必選項

應對BGA、QFN隱藏焊點、HDI板微孔等人工無法檢測的場景。

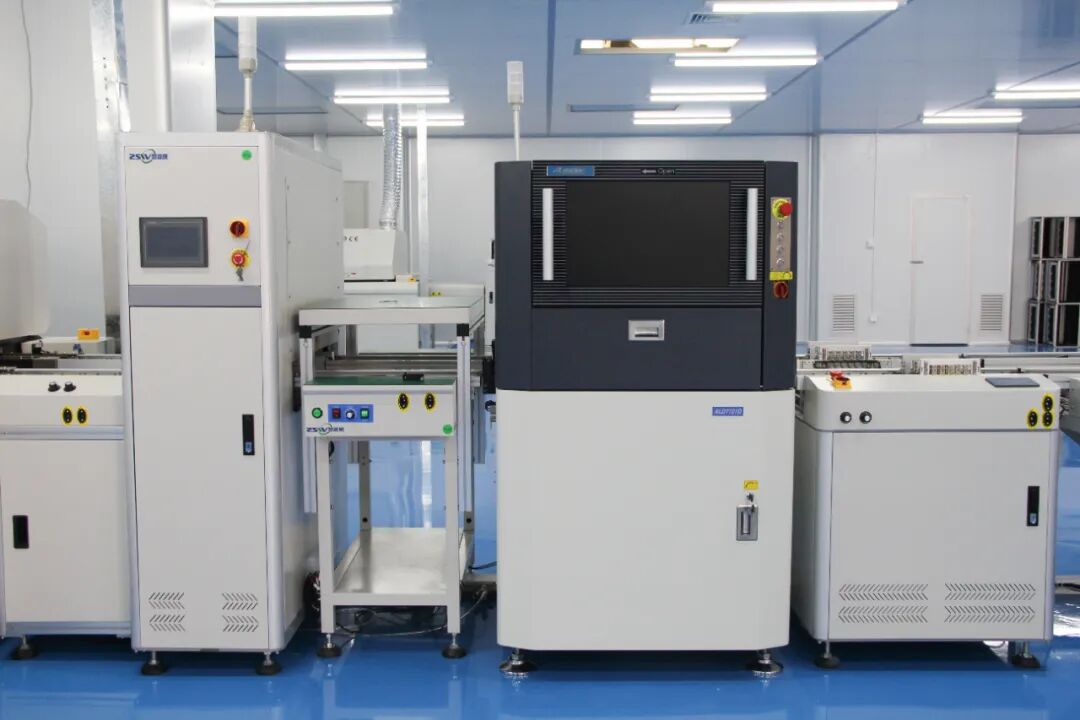

三、鑫景福的AOI技術升級與服務賦能

1. 服務軟實力

零缺陷保障：嚴格質檢19道工序（含首件檢驗、X-ray、功能測試）。

快速響應：24小時在線客服，最快23小時出報價。

成本優化：通過AOI數據反向優化貼片參數，幫客戶平均降低返工成本30%。

一站式PCBA：從輔助研發到成品組裝，致力于提供一站式電子裝配解決方案。
