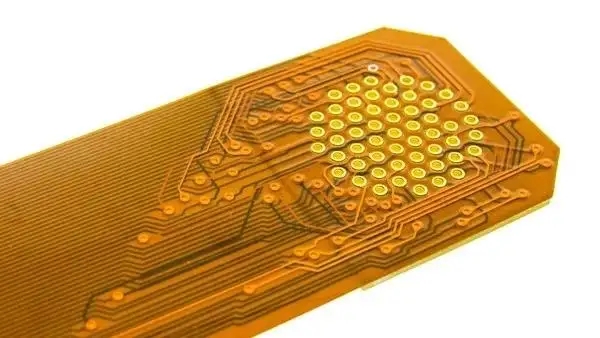

不規則指紋模組FPC設計難嗎？

預期的全指紋模組FPC通常是規則的矩形形狀盡管大多數設計確實是矩形的，但許多設計需要不規則形狀的電路板，這通常不容易設計。

如今，指紋模組FPC的尺寸不斷縮小，而電路板中的功能卻越來越多。 隨著主頻的提高，設計變得越來越復雜。那么，讓我們看看如何處理更復雜形狀的電路板。

大多數 EDA 布局工具都可以輕松創建簡單的 PCI 板形狀。然而，當電路板形狀需要適應限制較高的復雜外殼時，對于指紋模塊FPC設計者來說就不那么容易了，因為這些工具的功能與機械CAD系統的功能不同。復雜電路板主要用于防爆外殼，因此受到許多機械限制。

在EDA 工具中重建此信息可能需要很長時間并且效率低下。因為，機械工程師很有可能已經按照指紋模組FPC設計者的要求制作出了外殼、電路板形狀、安裝孔位置和高度限制。由于電路板中存在弧度和半徑，即使電路板形狀并不復雜，重建時間也可能比預期的要長。

然而，從今天的消費電子產品來看，你會驚訝地發現許多項目試圖將所有功能添加到一個小封裝中，而這個封裝并不總是矩形的。您應該首先想到智能手機和平板電腦，但類似的例子還有很多。

如果您歸還租來的汽車，您可能會看到服務員用手持掃描儀讀取汽車信息，然后與辦公室進行無線通信。該設備還連接到熱敏打印機以進行即時收據打印。事實上，所有這些設備都使用剛性/柔性電路板，其中傳統的PCB電路板與柔性印刷電路互連，以便它們可以折疊到狹小的空間中。

如何將定義好的機械工程規范導入到指紋模組FPC設計工具中？

在機械繪圖中重復使用這些數據可以消除重復工作，更重要的是消除人為錯誤。

我們可以使用DXF、IDF或ProSTEP格式將所有信息導入PCB layout軟件來解決這個問題。 這不僅可以節省大量時間，還可以消除可能的人為錯誤。 接下來，我們將一一了解這些格式。

DXF

DXF是一種使用時間最長、應用最廣泛的格式。 它主要以電子方式在機械和PCB設計領域之間交換數據。 AutoCAD 在 20 世紀 80 年代初開發了它。 該格式主要用于二維數據交換。大多數 PCB 工具供應商都支持這種格式，并且它確實簡化了數據交換。 DXF 導入/導出需要額外的功能來控制交換過程中將使用哪些圖層、不同的實體和單元。

幾年前，3D功能開始出現在PCB工具中，因此需要一種可以在機械和PCB工具之間傳輸3D數據的格式。 因此，Mentor GraphICs 開發了 IDF 格式，該格式隨后被廣泛用于在 PCB 和機械工具之間傳輸 PCB 和元件信息。

雖然DXF格式包括電路板的尺寸和厚度，但IDF格式使用元件的X和Y位置、元件的標簽號以及元件的Z軸高度。 這種格式極大地提高了在 3D 視圖中可視化 PCB 的能力。 IDF 文件還可能包括有關禁區的其他信息，例如電路板頂部和底部的高度限制。

系統需要能夠以與DXF參數設置類似的方式控制IDF文件中包含的內容。 如果某些組件沒有高度信息，IDF 導出可以在創建過程中添加缺失的信息。

IDF 接口的另一個優點是，任何一方都可以將組件移動到新位置或更改電路板形狀，然后創建不同的 IDF 文件。這種方法的缺點是需要重新導入代表電路板和元件更改的整個文件，并且在某些情況下，由于文件大小的原因可能需要很長時間。此外，很難確定通過新的 IDF 文件進行了哪些更改，尤其是在較大的電路板上。 IDF 用戶最終可以創建自定義腳本來確定這些更改。

為了更好地傳輸3D數據，設計者正在尋找一種改進的方式，STEP格式應運而生。 STEP格式可以傳遞電路板和元件布局的尺寸，但更重要的是，元件不再是只有高度值的簡單形狀。STEP 組件模型以三維形式給出組件的詳細且復雜的表示。 PCB和元件信息可以在PCB和機器之間傳輸。 然而，仍然沒有跟蹤變化的機制。

為了改進 STEP 文件交換，我們引入了 ProSTEP 格式。 這種格式可以移動與IDF和STEP相同的數據，并且有很大的改進——它可以跟蹤變化，并且還可以提供在學科的原始系統中工作并在建立基準后審查任何變化的功能。

除了查看更改之外，PCB 和機械工程師還可以批準布局、電路板形狀修改中的所有或單個組件更改。 他們還可以建議不同的電路板尺寸或元件位置。 這種改進的溝通在 ECAD 和機械團隊之間創建了前所未有的 ECO（工程變更單）

現在，大多數 ECAD 和機械 CAD 系統都支持使用 ProSTEP 格式來改善通信，從而節省大量時間并減少復雜機電設計可能導致的代價高昂的錯誤。

更重要的是，工程師可以創建具有附加限制的復雜電路板形狀，然后以電子方式傳輸此信息，以避免有人錯誤地重新解釋電路板的尺寸，從而節省時間。

如果您還沒有使用過這些 DXF、IDF、STEP 或 ProSTEP 數據格式來交換信息，您應該檢查它們的用法。 考慮使用這種電子數據交換來停止浪費時間來重新創建復雜的板形狀。

----PCB廠家、PCB設計師、PCBA廠家給您講解一下不規則形狀指紋模組FPC設計難嗎？ 其實，幾個動作就能搞定！
