PCB設計需要掌握布局元件方向

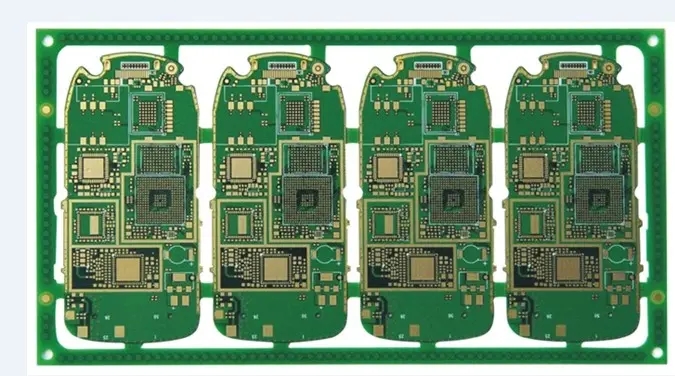

印制電路板的設計是根據電路原理圖來實現電路設計者所需要的功能。印制電路板的設計主要是指布局設計，需要考慮外部連接的布局。內部電子元件的優化布局、金屬布線和過孔的優化布局、電磁防護、散熱等因素。優秀的布局設計可以節省生產成本并實現良好的電路性能和散熱。簡單的版圖設計可以通過手工實現，而復雜的版圖設計則需要通過計算機輔助設計（CAD）來實現:

1、設計應按一定的順序進行，如從左到右、從上到下;

2、接線帶的寬度和間距要適中，電容器兩焊盤之間的間距盡量與電容器引線引腳之間的間距一致；

3、設計接線圖時，走線應盡可能簡單、清晰。

4、設計接線圖時，要注意引腳排列順序，元件引腳間距要合理。

5、接線方向：從焊接面看，元器件的排列方向應盡可能與原理圖一致，布線方向應與電路圖的布線方向一致。由于在生產過程中通常需要對焊接表面的各種參數進行檢測，這樣便于生產中的檢查、調試和維修（注：是指在滿足電路性能、整機安裝和面板要求的前提下）布局）。

6、設計在保證電路性能要求的前提下，力求布線合理，少用外部跳線，按一定的充電要求進行布線，做到直觀、安裝方便、高度和 維護。

7、各要素的排列和分布應合理、均勻，力求整齊、美觀、結構嚴謹?shù)墓に囈蟆?br/>

8、進出線端子布置方向：

(1)相連的兩個引線端之間的距離不宜太大，一般以2-3/10英寸左右為宜。

(2)進出線端盡量集中在1～2側，不能過于離散。

9、電位器：IC底座放置原則：

(1)電位器：在穩壓器中用來調節輸出電壓。 因此，電位器的設計應順時針調到底時輸出電壓增大，逆時針調到底時輸出電壓減小； 在可調恒流充電器中，電位器用于調節充電電流倍數。 當電位器設計為滿時，順時針調節，電流會增大。 電位器的位置應滿足整機結構安裝和面板布局的要求，因此應盡量放置在板子邊緣，旋轉手柄朝外。

(2)IC底座：在設計印制板圖紙時，使用IC底座時要特別注意IC底座上的定位槽是否放置方向正確，各IC引腳位置是否正確。 例如，第一引腳只能位于IC底座的右下角或左上角，且靠近定位槽（從焊接面看）。

10、PCB布局中電阻和二極管的放置方向：PCB設計分為水平式和垂直式

(1)水平放置：當電路元件數量較少、電路板尺寸較大時，一般采用水平放置較好； 1/4W以下電阻水平放置時，兩個焊盤之間的距離一般為4/10英寸，1/2W以下電阻水平放置時，兩個焊盤之間的距離一般為5/10英寸； 二極管水平敷設時，1N400X系列整流管一般為3/10英寸； 1N540X系列整流管，一般為4-5/10英寸。

(2)垂直放置：當電路元件數量較多而電路板尺寸較小時，PCB設計中一般采用垂直放置。 兩個墊之間的間距一般為1-2/10英寸。
