PCB設計中PCB布線的八個經典問答

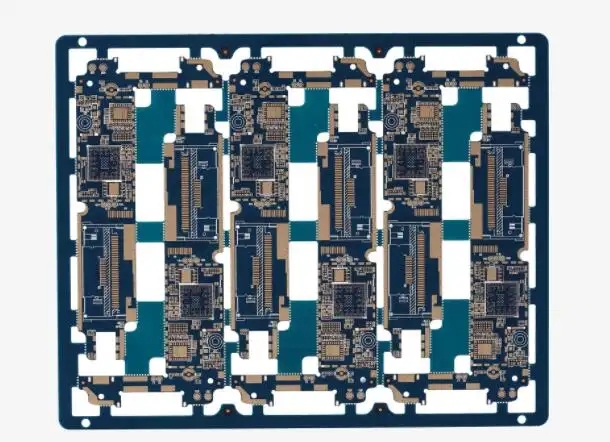

1、 問：小信號電路中短銅線的電阻一定不重要吧？

答：如果印刷電路板的導電膠帶做得更寬，增益誤差就會減小。 一般來說，在模擬電路中使用寬的導電膠帶比較好，但許多PCB設計者（和PCB設計程序）更喜歡使用最小寬度的導電膠帶，以方便信號線的布局。總之，計算導電膠帶的電阻并分析其在所有可能出現的問題中的作用是非常重要的。

2、 問：前面介紹過簡單電阻的問題。確實，肯定有一些電阻，而且它們的性能完全符合我們的預期。一段電線的電阻是多少？

答：情況有所不同。PCB 中充當電線的一段電線或一段導電膠帶。由于室溫超導體尚未發明，任何一段金屬絲都充當低阻電阻（也充當電容器和電感器），因此必須考慮其對電路的影響。

3、 問：過寬的導電膠帶與印刷電路板背面的金屬層形成的電容是否有問題？

答：這個問題很小。盡管印刷電路板導電膠帶形成的電容很重要，但始終應首先對其進行估計。 如果不存在上述情況，即使較寬的導電帶形成較大的電容，也不會產生問題。 如果出現問題，可以去掉一小塊接地平面的面積，以減少對地電容。

4、 問：什么是地平面？

答：如果用印刷電路板整面（或多層印刷電路板的整個夾層）的銅箔來接地，那么這就是我們所說的接地面。 任何地線的布局都應使其具有盡可能最小的電阻和電感。 如果系統使用接地層，則不太可能受到接地噪聲的影響。 接地面具有屏蔽和散熱的作用。

5、問：這里說的接地面對于廠家來說是很困難的吧？

答：二十年前，這方面存在一些問題。 如今，由于印刷電路板中粘結劑、阻焊劑和波峰焊技術的改進，接地層的制造已成為印刷電路板的常規操作。

6、 問：使用接地層的系統不太可能受到接地噪聲的影響。 我們能做些什么來解決遺留的地面噪音問題呢？

答：雖然有接地層，但其電阻和電感不為零。 如果外部電流源足夠強，就會影響信號的精確度。 通過合理布置印刷電路板，使大電流不能流到影響精密信號產生的接地電壓的區域，可以最大限度地減少這個問題。 有時，接地平面的折斷或切開可以改變來自敏感區域的大接地電流的流向，但強行改變接地平面也可以使信號旁路進入敏感區域，因此必須謹慎使用此類技術。

7、 問：如何知道接地層產生的壓降？

答：通常可以測量電壓降，但有時可以根據接地面材料的電阻和電流通過的導電帶的長度來計算，但計算可能會比較復雜。 儀表放大器可用于直流至低頻（50kHz）的電壓。 如果放大器的地與其電源分開，則示波器必須連接到所使用的電源電路的電源地。接地平面上任意兩點之間的電阻可以通過在這兩點上添加探頭來測量。 放大器增益和示波器靈敏度的結合可以使測量靈敏度達到5μV/div。放大器的噪聲會使示波器波形曲線的寬度增加約3μ5。但是，仍然可以使測量 分辨率達到1μV左右的水平，足以區分大部分接地噪聲，置信度可達80%。

8、 問：如何測量高頻接地噪聲？

答：用合適的寬帶儀表放大器很難測量高頻接地噪聲，因此宜使用高頻和VHF無源探頭。 它由鐵氧體磁環（外徑6~8mm）組成。 磁環上有兩個線圈，每個線圈6~10匝。 構成高頻隔離變壓器，一個線圈連接到頻譜分析儀的輸入端，另一個線圈連接到探頭。 測試方法與低頻情況類似，但頻譜分析儀采用幅頻特性曲線來表示噪聲。 這與時域特性不同。 根據噪聲源的頻率特性可以很容易地區分噪聲源。 另外，頻譜分析儀的靈敏度至少比寬帶示波器高60dB。
