手機電路板設計不降低音質

如今，盡管手機中的音頻功能不斷增加，但人們的注意力仍然集中在電路板設計中的射頻子系統上，而音頻電路往往是最不受關注的。 然而，音頻質量，尤其是高傳真音頻質量的特點，已經成為影響一款高端手機能否快速被市場接受的關鍵點之一。 本文提供了一些建議，以幫助確保在不犧牲音頻質量的情況下實現布局良好的電路板。

設計良好的電路板必須能夠最大限度地發揮其上安裝的每個元件的性能，并避免不同系統之間的干擾。 因為如果子系統之間存在沖突，性能必然會下降。 對于 PCB 布局工程師來說，當今的手機提出了終極挑戰。 現代移動電話幾乎包括便攜式設備中的所有子系統，例如各種射頻模塊（包括蜂窩和短距離無線傳輸）； 音視頻子系統； 專用的應用處理器和I/O布局可以滿足越來越多的應用需求，而每個子系統都有相互沖突的需求。

要在如此小的空間內集成如此多的復雜子系統，我們應該考慮各種現實情況。 除了RF子系統之間可能存在的干擾之外，不同子系統之間可能由于各自的操作或布線而導致的相互干擾和EMI問題，都考驗著手機PCB工程師的專業能力。

推薦做法

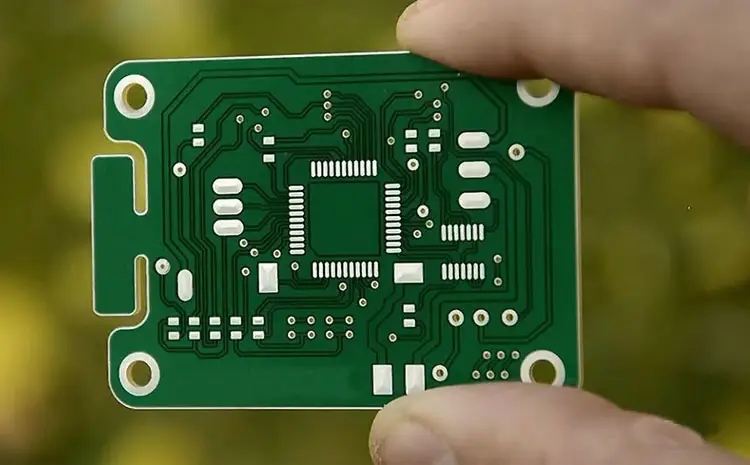

1、精心考慮布局規劃。 理想的布局規劃應將不同類型的電路劃分為不同的區域，以盡量減少干擾。 上圖展示了一個良好的布局方案。

2、將電路板上所有未使用的區域轉為接地層。 在信號走線附近進行接地，信號線中不需要的高頻能量可以通過電容耦合到地。

3、隔離接地電流，避免數字電流引起模擬電路的噪聲。

4、模擬電路采用星形接地。 音頻功率放大器的電流消耗通常較大，這可能對其自身接地或其他參考接地產生負面影響。

5、盡可能使用差分信號。 具有差分輸入的音頻組件可以抑制噪聲。

不建議

1、電路板上的模擬音頻信號走線太長。 太長的模擬音頻走線可能會吸收數字和射頻電路的噪聲。

2、電路板上采用混合電路。 雖然移動電話的RF區域通常被認為是模擬的，但是從RF區域耦合到音頻電路的噪聲可以被解調成可聽噪聲。

3、忘記接地電路的重要性。 接地不良的系統可能會出現嚴重的失真、噪聲、串擾和低射頻抗擾度等問題。

4、中斷數字電流的自然電路。 該路徑環路面積最小，可以最大限度地減少天線和感應的影響。 電路板組裝、電路板設計、電路板加工廠家解釋，手機的電路板設計并不會降低音頻質量。
