PCB電路板設計經典問答分享

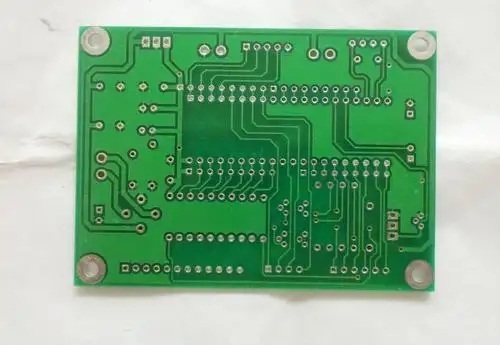

1、如何選擇PCB板？

PCB板的選擇必須在滿足設計要求與批量生產和成本之間取得平衡。 設計要求包括電氣和機械部分。 在設計超高速 PCB 板（頻率大于 GHz）時，這種材料問題通常很重要。 例如，常用的FR-4材料在幾個GHz頻率下具有介電損耗，這將極大地影響信號衰減，并且可能不適合。 就電性而言，要注意介電常數和介電損耗是否適用于設計頻率。

2、如何避免高頻干擾？

避免高頻干擾的基本思想是盡量減少高頻信號電磁場的干擾，即串?dāng)_。 您可以增加高速信號和模擬信號之間的距離，或者在模擬信號旁邊添加接地保護/狩獵走線。 還應注意數字地對模擬地的噪聲干擾。

3、高速設計中如何解決信號完整性問題？

信號完整性基本上是阻抗匹配的問題。 影響阻抗匹配的因素包括信號源和輸出阻抗的結構、走線的特性阻抗、負載側的特性以及走線的拓?fù)浼軜?gòu)。 解決辦法是終止并調整路由拓?fù)洹?br/>

4、差值分配線是如何實現的？

差分對接線時應注意兩點。 一是兩條線的長度應盡可能相同，二是兩線之間的距離（距離由差分阻抗決定）應始終保持不變，即它們應保持不變。 平行線。 有兩種并行方式。 一種是兩條線路并排在同一層上行走，另一種是兩條線路在上下相鄰層上行走。 一般來說，前者有許多并行的實現。

5、對于只有一個輸出端的時鐘信號線，如何實現差分配線？

只有當信號源和接收器都是差分信號時，使用差分分配線才有意義。 因此，差分分配線不能用于只有一個輸出端的時鐘信號。

6、接收端差分線對之間可以加匹配電阻嗎？

接收端差分線對之間通常添加匹配電阻，其值應等于差分阻抗值。 這將提高信號質量。

7、差分對的布線為什么要靠近、平行？

差分對的布線應適當靠近并平行。 所謂適當?shù)淖龇ㄊ且驗檫@個距離會影響差分阻抗的值，而差分阻抗是設計差分對的重要參數。 需要并行也是因?yàn)樾枰３植罘肿杩沟囊恢滦浴?如果兩條線或遠或近，差分阻抗就會不一致，從而影響信號完整性和時序延遲。 電路板組裝及電路板加工廠家講解并分享了PCB電路板設計的經典問答。
