PCB設計常見焊盤對PCBA加工有什么影響

PCB設計及PCB廠家介紹PCB設計常見焊盤問題對PCBA加工有什么影響？

印制電路板的設計是根據電路原理圖來實現電路設計者所需要的功能。 印制電路板的設計主要是指布局設計，需要考慮外部連接的布局。 內部電子元件的優化布局、金屬布線和過孔的優化布局、電磁防護、散熱等因素。 優秀的布局設計可以節省生產成本并實現良好的電路性能和散熱。 簡單的版圖設計可以通過手工實現，而復雜的版圖設計則需要通過計算機輔助設計（CAD）來實現。

PCB是電子產品中非常重要的一個東西。 電子產品的質量很大程度上取決于PCB設計的質量。 接下來我們就來介紹一下PCB設計常用焊盤對PCBA加工的影響。

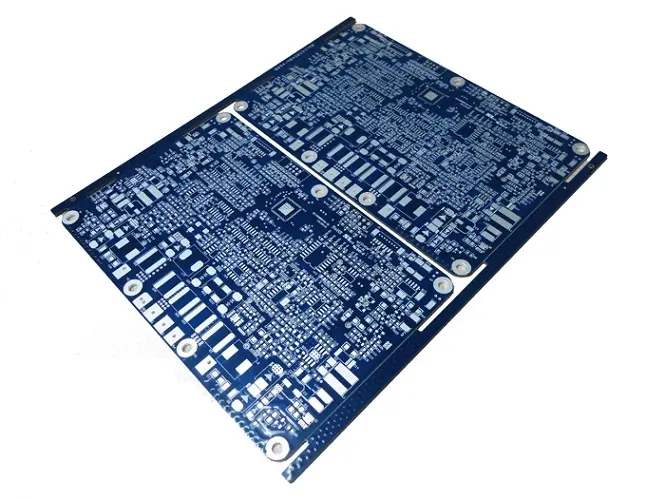

PCB焊盤設計的重要性

PCB焊盤設計是PCB設計中非常關鍵的部分。 它決定了元件在PCB上的焊接位置，對焊點的可靠性、焊接時可能出現的焊接缺陷、清晰度、可測試性和可維護性起著重要作用。

如果PCB焊盤設計正確，由于回流焊時熔融焊料表面張力的自我校正作用，安裝時的少量歪斜可以得到校正。 相反，如果PCB焊盤設計不正確，即使安裝位置非常準確，回流焊后也會出現元件移位、立碑等焊接缺陷。 因此，焊盤設計是決定表面貼裝元件可制造性的關鍵因素之一。

常見焊盤是PCB設計中的常見病、多發病，也是造成PCBA加工質量隱患的主要因素之一。

PCB設計常用焊盤對PCBA加工的影響

1、片式元件焊接在同一焊盤上后，如果再次焊接插腳元件或接線，二次焊接時存在虛焊隱患。

2、限制后續調試、測試和售后維護時的維修次數。

3、維修時，拆焊一個元件時，同一焊盤周圍的元件也會被拆焊。

4、焊盤共用時，焊盤受力過大，導致焊接時焊盤剝落。

5、元件共用同一焊盤。 錫量過多，熔化后表面張力不對稱。 組件被拉向一側，導致位移或紀念碑。

6、與其他焊盤的不規范使用類似，主要原因是只考慮電路特性和面積或空間限制，導致組裝焊接時出現大量元件安裝和焊點缺陷，影響很大 影響電路工作的可靠性。

----以上是我對《PCB設計常見焊盤問題對PCBA加工有什么影響？PCB焊盤設計的重要性》的介紹，供大家參考。
