PCB布局的布局技巧有哪些？ PCB貼裝順序是什么？

有人問PCB布局的問題。 今天給大家介紹一下PCB layout就是PCB布局。 為了實現電子電路的最佳性能，電子元件的布局和電線的布線非常關鍵。 為了使PCB具有良好的質量、低成本和高性能，設計應重點關注布局環節。 接下來我就來介紹一下pcb布局的布局技巧？ PCB貼裝順序是什么？

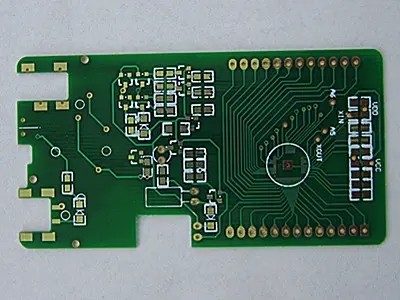

一、PCB布局的布局技巧有哪些？

1、按照電路流程安排各功能電路單元的位置，使布局方便信號流向，并盡可能保持信號方向一致。

2、布局以各功能單元的核心部件為中心。 PCB板上的元件應均勻、完整、緊湊地排列，盡量減少和縮短元件之間的引線和連線。

3、對于工作在高頻的電路，應考慮元件之間的分布參數。 一般情況下，構件應盡量平行排列，不僅美觀，而且便于安裝和批量生產。

(1)特殊元件及布局設計

① PCB板中的特殊元件是指高頻部分的關鍵元件、電路中的核心元件、易干擾元件、高電壓元件、高發熱元件以及一些異性元件。 這些特殊元件的位置需要仔細分析，以使帶布局滿足電路功能和生產要求的要求。 它們放置不當可能會導致電路兼容性問題和信號完整性問題，從而可能導致 PCB 設計失敗。

② 在設計如何放置特殊元件時，首先考慮PCB板的尺寸。 PCB尺寸過大時，印刷線長，阻抗增大，干阻下降，成本增加； 如果太小，散熱差，相鄰線路容易受到干擾。 確定PCB尺寸后，確定特殊元件的擺動位置。 最后，電路的所有元件按照功能單元進行排列。 特殊元件的位置一般應遵循以下原則：

1、盡可能縮短高頻元件之間的連線，盡量減少其分布參數和相互電磁干擾。 易受干擾的器件彼此之間不能太近，輸入和輸出應盡可能遠離。 PCB組裝和PCB加工廠家有哪些布局技巧來講解PCB布局？ PCB貼裝順序是什么？

2、有些元件或電線可能存在較高的電位差，應增加其距離，以免放電造成意外短路。 高壓元件應放置在人們接觸不到的地方。

3.重量超過15G的元件可用支架固定然后焊接。 那些又重又熱的元件不宜放置在電路板上，而應放置在主機箱的底板上，并要考慮散熱。 熱敏元件應遠離發熱元件。

4、電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局，應考慮整個扳手的結構要求。 一些經常使用的開關在結構允許的情況下應放置在容易觸及的地方。 元件布局要平衡，密度要適當。

一個產品的成功，首先是注重內在品質。 需要兼顧整體美感。 只有兩者完美結合才能成為成功的產品。

二、什么是PCB貼裝順序？

1、放置與結構緊密配合的部件，如電源插座、指示燈、開關、連接器等。

2、放置特殊元件，如大型元件、重型元件、發熱元件、變壓器、IC等。

3. 放置小元件。

以上是我對《PCB布局有哪些布局技巧？PCB布局的順序是什么？》的看法。 介紹一下，提供給大家參考，祝大家生活愉快！
