PCB設計中有效的機箱接地技術

在電子產品中，您會希望 PCB 接地具有相同類型的穩定性。 這就是良好的底盤接地技術發揮作用的地方，因?yàn)樗鼈兛梢苑乐菇M件坐在柔軟、移動的床墊（如地板）上。

什么是機箱接地？

您會在電子設備中遇到各種類型的接地：信號接地、電源接地、地線，在這種情況下，還有機殼接地。 每種類型的接地由它們的放置位置和放置方式定義，它們充當流經電子設備的電流的返回路徑。

一些電子設備安裝在金屬外殼中。 機箱接地是指將所有金屬部件連接到大地的接地連接。 底盤接地的幾個例子是烤箱的金屬外殼（如果安全接地）和車輛的金屬車身。PCB設計和PCB組裝廠解釋有效的底盤接地技術，底盤接地和PCB設計中的底盤接地。

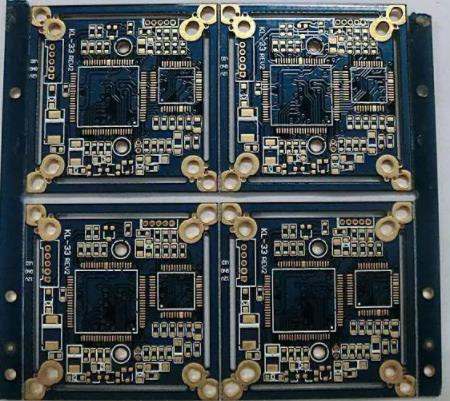

電路板

為什么機箱接地很重要？

從理論上講，接地是一個電中性點。 事實上，地面永遠不會處于理論上的“零”電壓。 和信號線一樣，地平面也有阻抗，測量時，它們會處于較低的電壓電平。

盡管非零接地電壓很少會導致故障，但底盤接地仍然很重要，因?yàn)榻拥貙雍苋菀资艿娇赡軐?dǎo)致電流突然激增的瞬態事件的影響。 需要安全通道讓過大的電流流過，否則會損壞元器件。 機箱接地是轉移過大電流的一種安全有效的方法。

地面被描述為電子信號的穩定參考平面，但實際上它什么都不是。 所有信號都需要返回路徑，地平面就是其中之一。 作為數字信號返回路徑的信號地平面非常嘈雜。 機箱接地是接地分離策略的重要組成部分，以降低接地噪聲。 它為接地電流提供專用返回路徑。 PCB加工廠講解PCB設計中有效的機箱接地技術、機箱接地和機箱接地。

機箱接地不僅有助于保護 PCB 免受浪涌和接地噪聲的影響，而且還充當 EMI 的屏蔽層。 接地的封閉外殼可以是一個有效的法拉第籠，可以保護PCB免受外部干擾。

機箱接地技術的應用

機箱接地可能很棘手。 如果你做的不好，你會用一個問題替換另一個問題。 以下是一些需要記住的策略：

1、采用單點接地。

連接到機箱接地時可以很容易地引入接地回路。 接地電路可能是電流和電磁場的干擾源。 因此，重要的是要確保在信號地和機箱地之間只建立一個接地連接。

在 PCB 上，確保模擬地和數字地都連接到一個點。 信號地也應單點連接到機箱地。 一般PCB上的安裝孔都指定為機箱地，應按如下方式連接：

2.將機箱接地

即使機箱指定為機箱接地，也不應懸空。 如果可能，請將機箱接地，以便過剩電流可以安全地傳輸?shù)降孛妗?由于瞬態電流會流向地面，這也可以防止外部噪聲影響電路。

這些機箱接地策略將幫助您降低 PCB 設計中的噪聲并保護設計免受電流浪涌和 EMI 干擾。
