PCB廠家、PCB設計師、PCBA廠家為您講解FPC封裝基板的主要材料有哪些?
據FPC廠商介紹,封裝基板是IC封裝的最大成本,占比超過30%。 IC封裝成本包括封裝基板、封裝材料、設備折舊及測試等,其中IC載板成本占30%以上,是集成電路封裝的主要成本,在集成電路封裝中占有重要地位。 對于IC載板,其基板材料包括銅箔、基板、干膜(固體光刻膠)、濕膜(液體光刻膠)和金屬材料(銅球、鎳珠和金鹽)。 基板占比超過30%,是IC載板成本最大的一端。
1、主要原材料之一:銅箔
與FPC廠的PCB類似,IC載板所需的銅箔也是電解銅箔,需要超薄均勻的銅箔,最小厚度為1.5μm。 一般為2-18μm。 傳統PCB所用的銅箔厚度為18和35μm左右。 超薄銅箔價格高于普通電解銅箔,加工難度更大。
2、第二種主要原材料:基板
載板基板類似于PCB的覆銅板,主要分為硬質基板、柔性薄膜基板和共燒陶瓷基板三大類。 硬質基板和柔性基板有較大的發展空間,而共燒陶瓷基板的發展趨于放緩。
IC載板主要考慮的因素包括尺寸穩定性、高頻特性、耐熱性、導熱性等要求:
目前硬封裝基板材料主要有3種,即BT材料、ABF材料和MIS材料;
軟包裝基材基材主要有PI(聚酰亞胺)和PE(聚酯)樹脂;
陶瓷封裝基板材料主要有氧化鋁、氮化鋁、碳化硅等陶瓷材料。
硬基板材料:BT、ABF、MIS
1.BT樹脂 BT樹脂的全稱是“雙馬來酰亞胺三嗪樹脂”,由日本三菱瓦斯公司開發。 盡管BT樹脂的專利期已過,但三菱瓦斯公司在BT樹脂的研究、開發和應用方面仍處于世界領先地位。 BT樹脂具有高Tg、高耐熱、耐濕、低介電常數(Dk)和低耗散因數(Df,因此BT材料多用于可靠性要求高的網絡芯片和可編程邏輯芯片等諸多優點。在 目前,BT基板多用于手機MEMS芯片、通訊芯片、存儲芯片等產品,隨著LED芯片的快速發展,BT基板在LED芯片封裝中的應用也發展迅速。
2.ABF ABF材料是Intel主導的材料,用于進口Flip chip等高檔載板。 與BT基板相比,ABF材料可用作線路更細、腳數多、傳輸率高的IC,多用于CPU、GPU、芯片組等大型高端芯片。 ABF作為加層材料,無需熱壓即可直接貼在銅箔基板上作為電路。
過去,ABFFC 存在厚度問題。 但由于銅箔基板的技術越來越先進,ABFFC只要采用薄板就可以解決厚度問題。 早期,ABF載體大部分用于電腦和游戲機的CPU。 隨著智能手機的興起和封裝技術的變革,ABF行業陷入低潮。 但近年來,隨著網絡速度的提升和技術的突破,高性能計算的新應用層出不窮,對ABF的需求再次被放大。
從行業趨勢來看,FPC廠商認為ABF基板能夠緊跟先進半導體制造工藝的步伐,滿足細線化、細線寬/線間距的要求,未來市場增長潛力可觀。 產能有限,行業龍頭開始擴產。
3.MIS MIS基板封裝技術是一種新技術,在模擬、電源IC、數字貨幣等市場領域發展迅速。 與傳統基板不同,MIS包含一層或多層預封裝結構。 每一層都通過電鍍銅互連,以提供封裝過程中的電氣連接。 MIS 可以替代一些傳統封裝,例如 QFN 封裝或基于引線框架的封裝,因為 MIS 具有更精細的布線能力、更好的電氣和熱性能以及更小的形狀。

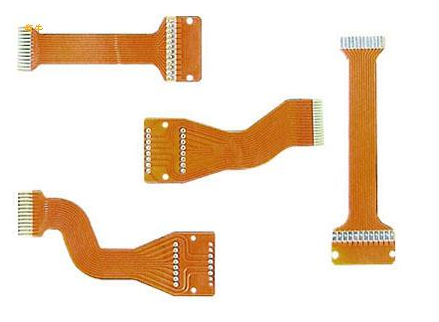

柔性基板材料:PI、PE
PI和PE樹脂廣泛用于柔性PCB和IC載板,尤其是帶狀IC載板。 柔性薄膜基材主要分為三層有膠基材和兩層無膠基材。 三層膠板最初用于運載火箭、巡航導彈、太空衛星等軍用電子產品,后來擴展到各種民用電子產品芯片; 無膠板厚度較小,適合高密度布線。 在耐熱、細線、薄等方面優勢明顯。 產品廣泛應用于消費電子、汽車電子等領域,將是未來軟封裝基板的主要發展方向。 PCB廠家、PCB設計師、PCBA廠家為您講解FPC封裝基板的主要材料有哪些?
