碳膜PCB概述及生產工藝特點

PCB制造、PCB設計及PCBA加工廠家講解碳膜PCB的概況及生產工藝特點

印制電路板制作電路的常用方法有兩種：減法和加法。 添加方法使用無電解或電鍍銅來生成電路。 使用導電油墨的方法是添加方法之一。 導電油墨用于制作電線并印在絕緣體上以生成電路。 這種方法相對容易和有效地生產各種形狀的印刷電路。

碳膜PCB的生產工藝是一種結合了減法和加法的PCB制造方法。

目前，碳膜印制板在應用領域取得了突破性進展，尤其是在低電功率電子產品方面。 碳膜印制板作為印制板上的永久性導電涂層，已被眾多電子設計人員采用和推廣。

隨著電子工業的快速發展，碳膜PCB逐漸被應用于日常電器和儀器中，朝著多功能化、小型化方向發展。 如：電視機、電話機、電子琴、游戲機、錄像機等，其新技術、新功能不斷被開發利用。 計算機鍵盤、卡片式計算機、微型收錄機、電子測量儀器、SMT等電子領域也開始選用碳膜印制板，從而提高了知名度，擴大了需求。

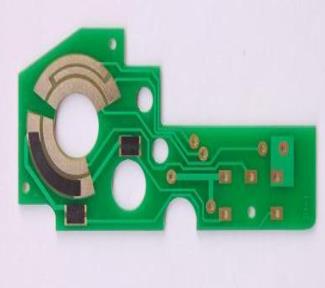

碳膜PCB采用簡單的絲網印刷工藝，在單面印制板上加一層或兩層導電圖形，實現高密度布線。 印刷導電圖形不僅用作互連線，還用作電阻器、按鍵開關觸點、電磁屏蔽層等。

該工藝兼有空金屬化PCB和單面PCB的優點，形成無互連孔的單面雙層PCB； 簡化多孔金屬化印制板的生產工藝，可通過絲網印刷直接印制，易于掌握； 可實現輕、薄，甚至可使用酚醛紙板； 零件安裝孔也可沖裁加工； 適應大批量生產，縮短生產周期，降低生產成本，無三廢污染。

碳膜PCB可將雙面板的生產周期縮短三分之二； 整機體積縮小四分之一到三分之一； 整機裝配效率提升30%； 生產成本降低三分之一，更多的雙面多孔板或簡單的多層板轉為碳膜PCB生產模式。

就碳膜印制板的技術規范而言，IEC1249-5-4中導電涂層的一些技術說明； 知名公司也制定了碳膜PCB的一些技術規范； 一些墨水制造商。 導電油墨也有技術條件； 但這些只是一些簡單的描述和介紹； 1998年我國電子行業頒布的SJ/T11171-98《非金屬化單雙面碳膜印制板規范》對碳膜板的技術條件和試驗方法進行了全面的論述。 PCB制造商、PCB設計人員和PCBA制造商將講解碳膜PCB的概況和生產工藝特點。
