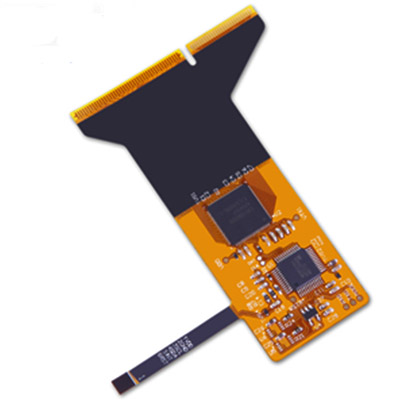

一、柔性PCB的優點

1.靈活性

       使用柔性PCB的一個顯著優勢是可以更方便地在三維空間中進行布線和連接，也可以卷起或折疊使用。 只要卷曲在允許的曲率半徑范圍內，就可以承受幾千到幾萬次的使用而不損壞。

2.減小音量

      在元件的組裝和連接中，與使用電線和電纜相比，柔性PCB的導體截面薄而扁平，減少了電線的尺寸，并且可以沿外殼成型，使結構 裝置更加緊湊合理，減少了組裝和連接的需要。 體積。 與剛性PCB相比，空間可節省60~90%。

3.減輕體重

      在相同體積下，與電線電纜相比，在相同載流能力下，柔性PCB的重量可減輕70%左右，與剛性PCB相比，重量可減輕90%左右。

4.安裝的一致性

      采用柔性PCB安裝連接，消除了電線電纜接線時的誤差。 只要加工圖紙核對通過，后面生產的所有繞組電路都是一樣的。 安裝連接線時不會出現錯接的情況。

5. 提高可靠性

     鑫景福是專業4層柔性PCB、柔性PCB組裝一站式解決方案提供商。

4 層 PCB 廣泛用于各種應用，這些 PCB 是各種電子設備以及通信設備的關鍵部件。 您想了解更多關于它們的信息，尤其是堆棧結構及其類型嗎？ 它們提供什么好處以及它們的應用領域是什么？ 通讀這篇文章，您的所有問題都會得到解答。

什么是四層板？

       在所有多層類型中，最常見的是 4 層印刷電路板 (PCB)。 4 層 PCB 的疊層非常堅固，它由頂層、內層 1、內層 2 和用于布線電信號的底層組成。 兩個內層（內層 1 和 2）都位于頂層和底層之間。 因此，四層PCB就是2個信號層+一個正電壓層（VCC層）+一個接地層（GND層）或者3個信號層+GND層。 在 4 層 PCB 設計中，更多表面積可用于走線。 因此，這種設計結構為低速和高速信號提供了出色的布線。

四層PCB疊層型

當您聯系鑫景福制造商時，他們會為您提供 4 層 PCB 的這兩種標準結構。 這里的 VCC 和 GND 層是根據應用要求組織的。

類型 1：信號 – GND – VCC – 信號：在這個 4 層 PCB 設計中，頂層最好是關鍵信號。 在層厚方面，阻抗控制核心板不宜太厚。 這有助于降低接地層和電源的分布阻抗。

類型 2：GND - 信號 - 信號 - GND：如果您不想使用過孔路徑連接所有類型的接地引腳，則此疊層非常理想。 為了提高電路板的 EMC 性能，最好始終將信號層放置在靠近平面的位置。 在接地層和電源層之間使用大芯線來保持基板的整體厚度。

四層板的主要優點

由于其有益的特性，四層 PCB 廣泛用于許多電子應用中。 這些多層 PCB 提供的一些主要優勢如下：

1.更小的質量驅動設計：這是使用4層PCB的重要原因之一。 由于采用多層設計，它們本質上比單面 PCB 更小。 這有利于智能手機、平板電腦和筆記本電腦等現代電子設備。 由于它是多層設計，因此在安裝組件時需要周密的設計和精度。 這有助于減少不必要的錯誤并確保高質量的結果。

2. 優異的耐用性：如上所述，這些電路板不僅可以承受重量，還可以承受施加的壓力和熱量，從而將它們粘合在一起。 此外，由于電路層之間的多層絕緣，它們的耐用性得到提高。

3. 更高的封裝密度：這些印刷電路板通過將多層組合到一塊板上來提高封裝密度。 近端區域之間的互連使得板之間的連接更緊密。

4、結構輕巧：在4層PCB中，需要多個連接器來互連或連接單獨的單層和雙層電路板。 它有助于簡化電路設計并減輕其重量。

四層板的應用

這些板的主要優勢有助于它們在各個行業中的普及。 以下是這些板被廣泛使用的一些重要應用：

例如：心臟監視器、計算機、GPS 技術、文件服務器、移動電話、數據存儲、信號傳輸、天氣分析、空間探測設備、X 射線設備、原子加速器、貓掃描技術、光纖接收器、中央火警系統 、手機發射器和中繼器。

鑫景福是專業4層柔性PCB、柔性PCB組裝一站式解決方案提供商。
