一、在電腦上打開PCB抄板設計圖，點亮短路網，看離哪里最近，最容易接上一個。 特別注意IC內部是否短路。

二、如果采用手工焊接，應養成良好的習慣：

1、焊接前目視檢查PCB抄板，用萬用表檢查關鍵電路（尤其是電源和地）是否短路；

2、每焊一個芯片，用萬用表測試一下電源和地是否短路；

3、焊接時不要隨意亂扔烙鐵。 如果把焊錫扔到芯片（尤其是表貼元件）的焊腳上，就不容易找到了。

4、發現短路。 拿板子剪線（特別是單/雙層板）。 剪線后，將各功能塊分別上電，逐步消除。

5、采用短路定位分析儀器，如新加坡PROTEQ CB2000短路跟蹤儀，英國QToard電路短路檢測儀（龍芯世紀大部分設備，香港凌志科技專業b50短路跟蹤儀， POLAR公司ToneOhm950多層板抄板，均為國外先進設備）

6、如果是BGA芯片，因為所有的焊點都被芯片覆蓋了，看不到，而且也是多層板（4層以上），所以在使用的時候最好把每個芯片的電源分開 設計，并用磁珠或 0 歐姆電阻連接。 這樣，當電源短路到地時，斷開磁珠檢測，就很容易定位芯片。 因為BGA很難焊接，如果不是機器自動焊接的話，會把相鄰的電源和兩個焊球短路。

7、 焊接小型表貼電容時要小心，特別是電源濾波電容（103或104），數量多，容易造成電源與地短路。 當然，有時電容器會因運氣不佳而短路，因此最好的方法是在焊接前檢查電容器。

未雨綢繆的道理大家都明白。 專業的PCB板抄板公司龍芯世紀表示，在pcb板抄板的設計中一定要養成良好的檢查習慣。 堅持以上六個習慣，在實際操作中會更加得心應手。

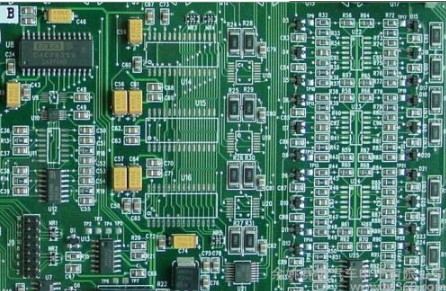

雙層電路板讀取方法：

1、掃描線雙層電路板上下兩層分別保存兩張BMP圖片。

2、打開抄板軟件Quickpcb2005，點擊“文件”和“打開底圖”打開一張掃描圖。 用PAGEUP放大屏幕，看到PCB焊盤，按PP放焊盤，看到線路按PT走線...就像小孩描圖一樣，在這個軟件里畫一次，點“Save”生成一個B2P 文件。

3、再次點擊“文件”和“打開底圖”，打開另一層掃描彩圖；

4、再次點擊“文件”和“打開”，打開之前保存的B2P文件。 我們可以看到剛才復制的板子疊在這張圖上——同一張PCB板，孔位相同，只是電路連接不同。 所以我們按“選項”-“圖層設置”，這里把頂層的線路和絲印的顯示都關掉，只留下多層過孔。

5、 頂層的過孔與底層圖片的位置相同。 現在我們可以像小時候一樣在底層描線了。 再次點擊“保存”——B2P文件現在有兩層數據：頂層和底層。

6、點擊“文件”和“導出為PCB文件”，得到一個包含兩層數據的PCB文件。 可以重新換板或者重新發原理圖或者直接發給PCB制板廠生產

多層線路板讀取方法：

其實抄四層板就是反復抄兩塊雙面板，抄六層板就是反復抄三塊雙面板……抄多層電路板之所以讓人望而生畏，是因為我們看不到 他們里面的布線。 如何才能看到一塊精密多層板的內部世界——分層。

分層的方法有很多，如藥液腐蝕、工具剝離等，但分層過多容易丟失數據。 經驗告訴我們，砂紙打磨最準確。

多層電路板的頂層和底層我們在抄完后，通常會用砂紙打磨表層，露出內層； 砂紙是五金店出售的一種普通砂紙。 一般先把PCB平鋪，然后用砂紙在PCB上壓緊并均勻地摩擦（如果板子很小，砂紙也可以平鋪，用手指將PCB壓在砂紙上摩擦）。 關鍵是要鋪好，這樣才能磨的均勻。

絲印和綠油一般擦干凈，PCB銅線和銅皮要多擦幾次。 一般來說，藍牙板幾分鐘就可以擦干凈，內存條大概需要十幾分鐘； 當然，力量大，用時少； 這將需要更多時間。
