PCB生產硬件原理圖中的“英文縮寫”

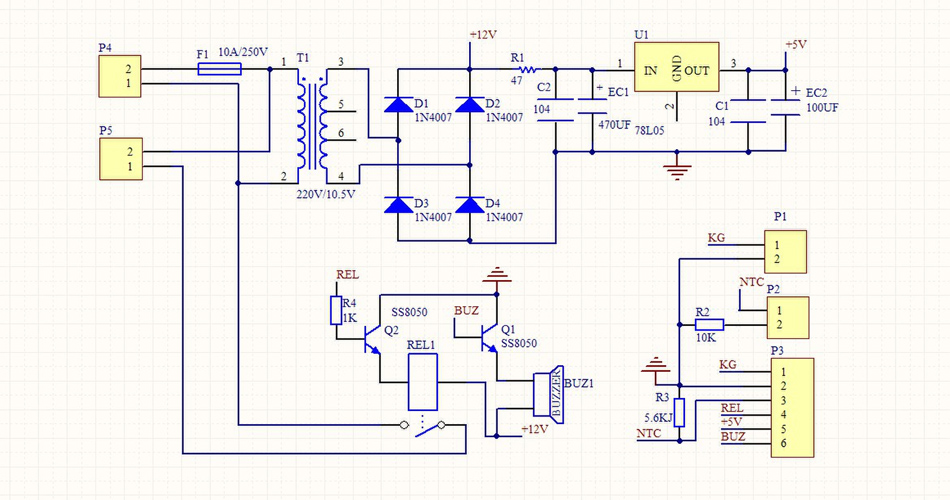

PCBA電子工程師在設計原理圖時，網絡標簽要盡可能簡單。 本文總結了基本的表示方法，供大家參考。

1.通用控制界面

CN: 啟用。 讓芯片工作。 EN引腳要用的時候打開，不用的時候關閉。 有的芯片是高使能的，有的是低使能的，只能根據規格書才能知道。

CS：片選。 芯片選擇。 通常用于發送數據時選擇接收哪個芯片。 比如一條SPI總線可以掛載多個設備，DDR總線也會掛載多個DDR內存芯片。 這時候就需要CS來控制數據發送到哪個設備。

RST：復位，重啟。 有時簡稱為 R 或 RESET。 有時RST標記為_N，表示Reset信號被拉低生效。

PD：斷電。 停電時無需切斷芯片的外部電源。 如果芯片自帶PD腳，直接拉PD腳相當于掉電。 這條線會用在攝像頭上，因?yàn)橐话銛z像頭都有三組供電，所以控制三路電源直接斷電比直接操作PD腳更容易。 （USB Type-C接口里面有個叫PD的Power Delivery，跟這個完全不一樣，別看錯了。）

時鐘：時鐘。 時鐘線容易干擾別人，也容易被別人干擾。 您需要在布局期間保護它。 對于數字傳輸總線的時鐘，標稱值為xxx_XCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK(Main Clock)等。對于系統時鐘，通常標示頻率。 例如。 SYS_ 26M, 32K, 等。 標記數字而不是CLK也沒關系，因?yàn)橹挥袝r(shí)鐘才能這樣標記。

CTRL：控制。 CONTROL的寫法太長，所以簡稱CTRL，有時也用CMD（Command）。

西南：開關。 SW可用于信號線開關、按鍵開關等。

PWM：脈寬調制，這個很清楚。

REF：參考。 例如。 I_ REF，V_ REF等 參考電流和參考電壓。

FB：Feedback。反饋。 升壓和降壓電路上都會有反饋信號，其含義與Reference類似。 芯片根據從外部采集到的電壓電平動態調整輸出。 如果外部電壓低，增加輸出； 如果外部電壓高，則降低輸出。

A/D：模擬/數字。 例如，DBB=數字基帶，AGND=模擬地。

D/數據：數據。 I2C上的SDA(Serial DATA)和SPI上的SPI_DI、SPI_DO(Data In,Data Out)和DDR數據線稱為D0、D1、D32等。

A/Address：地址行。 使用方法同數據線。 主要用在DDR等地址和數據分離的傳輸接口上。 其他的接口，比如慢速的I2C、SPI，快速的MIPI、RJ45，都是在一組線上按地址和數據傳輸，所以沒有地址線。

2.共同方向的識別

TX/RX：Transmit，Receive。發送和接收。 這個概念在串行端口（UART）上使用最廣泛。 一根線負責發送，一根線負責接收。 這里要特別注意，一臺設備的發送對應另一臺設備的接收，TX要接RX。 如果TX接TX，都發送，則收不到數據。

為防止出錯，可標記為：UART1_ MRST、UART1_ MTSR。MasterRX Slave TX。 master是主控芯片，slave是從設備。 TX 和 RX 很容易被標錯，尤其是當原理圖有幾十頁的時候。

P/N：Positive、Negative。正負。 用于差分信號線。 現在除了DDR和SDIO外，并行數據傳輸接口很少。 USB、LAN、MIPI LCD、CAMera、SATA等，高速數據總線幾乎變成了串行數據傳輸。

串行信號的線速度很高，可以隨意切換到GHz，電壓很低，只有幾百毫伏。 因此，很容易受到干擾。 應該做成差分信號，即用兩條線傳輸一個數據，一正一負。 另一方面，減去數據，減去干擾信號，將數據信號的負值加倍。

對于RESET_N這樣的信號，它們只起關鍵作用，說明RESET信號只有拉低才有效。 大多數設備都是低有效RESET，偶爾有一些設備會拉高RESET。

L/R：Left、Right。一般用于音頻線區分左右。 有時，例如喇叭的信號是通過差分傳輸?shù)?，即SPK_ L_ N、SPK_ L_ P 這樣的標識。

3.常用設備簡稱

BB：Baseband，基帶處理器。 十幾年前的手機芯片只有通訊功能。 沒有這么強大的AP（運行系統的CPU）。 手機中的主要芯片都稱為基帶芯片。 后來，手機功能越來越強大。 許多老工程師習慣稱主芯片為BB而不是CPU。

P(GPIO)_3 這樣。 P的個數就是GPIO的個數。 P1_3是第一組的第三個GPIO。 （不同組的GPIO可能有不同的電壓域）

BAT：電池。 所有電池電壓都可以稱為VBAT。

CHG：充電。

CAM：照相機。

TP：觸摸屏。 （注意不要與測試點混淆）

DC：直流電。 通常用在設備上作為外部直流輸入接口，而不是供電方式或電壓。 例如。 VCC_DC_IN表示外部DC接口供電。

以上就是pcb廠家和pcb設計師講解的pcb生產硬件原理圖中的全套“英文縮寫”。
