鑫景福致力于滿足“快速服務,零缺陷,輔助研發”PCBA訂購單需求。

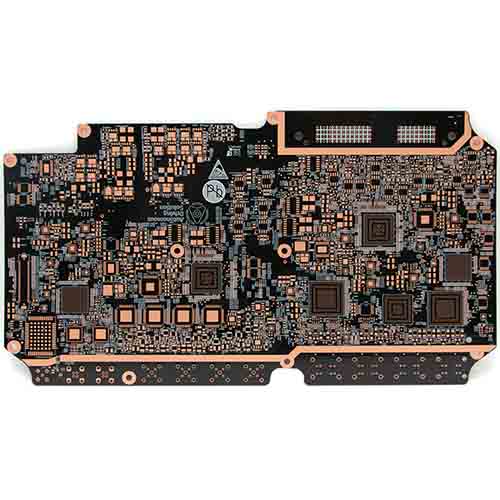

HDI PCB

板材:S1000-2M
層數:14L
材質:ISOLA
板厚:1.6±0.16mm
最小孔徑激光孔:0.10mm
機械孔:0.20mm
最小軌道/間距:75/75um
最小板厚與孔隙率:8:1
特殊工藝:2激光鉆孔,3壓合,二階HDI板
用途:車載通訊
- PCB制造設備
- HDI PCB能力
PCB鉆孔機
PCB圖形電鍍線
PCB阻焊曝光機
PCB圖案曝光機
剝膜蝕刻線
阻焊絲印機
阻焊擦洗線
PCB 飛針測試 (FPT)
全自動曝光機
HDI(高密度互連)PCB工藝能力 | ||
物品 | 批量 | 模板 |
圖層 | 4-16層 | 4-24層 |
板厚范圍 | 0.6-3.2mm | 0.4-6.0mm |
最高階 | 4+N+4 | 任何層互連 |
最小激光孔 | 400 萬(0.1 毫米) | 300 萬(0.075 毫米) |
激光加工 | CO2激光機 | CO2激光機 |
玻璃化轉變值 | 140/150/170℃ | 140/150/170℃ |
孔銅 | 12-18μm | 12-18μm |
阻抗容差 | +/-10% | +/-7% |
層間排列 | +/-300 萬 | +/-200 萬 |
阻焊對準 | +/-200 萬 | +/-100 萬 |
最小線寬/線間距 | 2.5/2.5 百萬 | 2.0/2.0 百萬 |
最小索環 | 250萬 | 250萬 |
最小通孔 | 800 萬(0.2 毫米) | 6mil(0.15mm) |
最小微孔 | 400萬 | 300萬 |
最小介質厚度 | 300萬 | 200萬 |
最小焊盤 | 1200萬 | 1000萬 |
微孔徑縱橫比 | 1:01 | 1:02:01 |
鑫景福科技
為什么選擇我們?
鑫景福科技
我們的PCB&PCBA應用領域
公司先后與全球3000多家高科技研發、制造和服務企業合作,技術解決方案涵蓋醫療、工控、人工智能、物聯網、汽車電子、智能家居等領域。
鑫景福科技
關于HDI PCB的常見問題
1.你們提供的HDI PCB質量有保證嗎?
我們有健全的質量檢驗程序,最重要的是,大量滿意的客戶是我們成功的最大見證。
2.您提供 HDI PCB 制造的交貨時間是多少?
根據項目的不同,我們的交貨時間表可能從 24 小時到 2 周不等。
3.你能提供 HDI PCB 制造嗎?
是的,我們提供高密度PCB制造服務,如果您有任何需求,請聯系sales@kingfordpcb.com
4.什么是 HDI PCB 制造?
高密度互連 (HDI) 只是一種 PCB,在最小的占地面積中具有更多的互連。 這導致電路板的小型化。 組件放置得更近,電路板空間顯著減少,但功能并未受到影響。
