1、入門

1.1 主要特點

? 基于FR4 的PCB 基板

? 寬視場天線：方位角FOV 120°，仰角FOV 80°

? 分立式DCDC電源管理解決方案

? 寬松的 PCB 規則：降低制造成本

– 沒有微孔，只有通孔

– BGA 焊盤上無過孔

? 用于板載 QSPI 閃存編程的串行端口

? 用于通過 LVDS 傳輸原始模數轉換器 (ADC) 數據的 60 針高密度 (HD) 連接器

? 板載 CAN-FD 收發器

? USB 供電的獨立操作模式

1.2 套件內容

IWR6843LEVM 中包含以下項目：

? IWR6843LEVM 評估板

? 微型 USB

1.3 毫米波開箱即用演示

TI 提供示例演示代碼以輕松開始使用 IWR6843LEVM 評估模塊 (EVM) 并

體驗 IWR6843 雷達傳感器的功能。

2、硬件

IWR6843L 評估模塊 (EVM) 是一個易于使用的 60GHz 毫米波傳感器評估平臺，適用于帶有基于 FR4 的天線的 IWR6843。 IWR6843LEVM 可用于評估 IWR6843 和 IWR6443。 此 EVM 支持訪問點云數據和 USB 供電接口。

IWR6843LEVM 支持直接連接到 MMWAVEICBOOST 和 DCA1000EVM 開發套件。 IWR6843LEVM 包含開始為片上 C67x 數字信號處理器 (DSP) 內核、硬件加速器 (HWA) 和低功耗 ARM? Cortex?-R4F 控制器開發軟件所需的一切。

IWR6832LEVM 由毫米波工具和軟件支持，即毫米波工作室 (MMWAVE-STUDIO) 和毫米波軟件開發套件 (MMWAVE-SDK)。

附加板可用于實現附加功能。 例如，DCA1000EVM 支持通過低壓差分信號 (LVDS) 接口訪問傳感器的原始數據。 MMWAVEICBOOST 通過 Code Composer Studio? (CCSTUDIO) 實現軟件開發和跟蹤功能。 與 MMWAVEICBOOST 配對的 IWR6843LEVM 可以與 MCU LaunchPad? 開發套件生態系統連接。

IWR6x43 器件是一款基于 FMCW 雷達技術的集成單芯片毫米波傳感器，能夠在 60 GHz 至 64 GHz 頻段內運行。 它采用 TI 的低功耗 45 納米 RFCMOS 工藝構建，可在極小的外形尺寸中實現前所未有的集成度。 該器件是工業領域低功耗、自監控、超精確雷達系統的理想解決方案。 目前有多種變體可用，包括符合功能安全的設備和非功能安全設備。

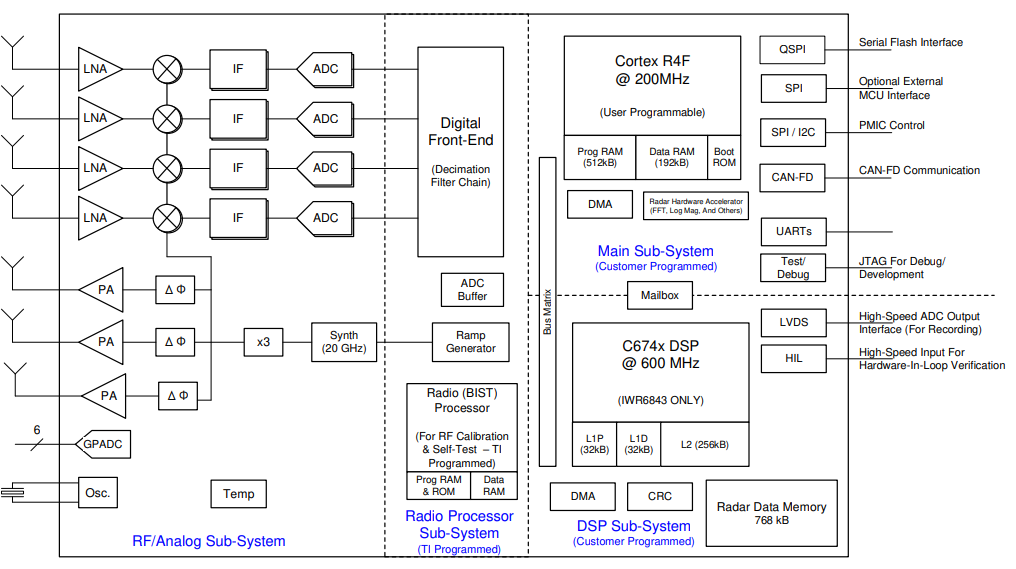

Functional Block Diagram
