防止SMT OEM缺陷和X射線檢查

防止OEM缺陷 SMT鑄件生產

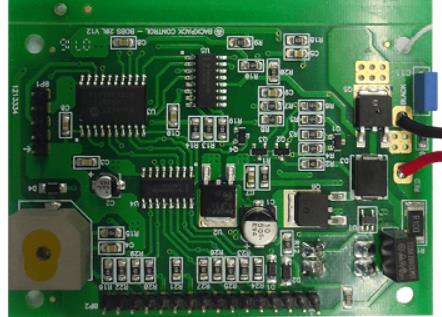

smt生產的OEM可能會出現一些常見的不良現象。 這些問題影響了SMT晶圓加工廠加工的產品質量。 那么，電子加工中如何防止這些不良現象的發生呢？

1、潤濕性差

潤濕不良是指在焊接時，焊料與基材的焊接區域潤濕后不會產生金屬與金屬的反應，從而導致漏焊或焊接失敗較少。

解決方法：選擇合適的焊接工藝，對基板和元器件表面采取防污措施，選擇合適的焊料，設置合理的焊接溫度和時間。

2、橋接

smt澆鑄生產中出現橋接的原因，大部分是由于焊錫過多或焊錫印刷后嚴重塌邊，或基板焊錫面積尺寸超出公差，安裝偏移等，電路趨于小型化 .,橋接會導致電源短路，影響產品的使用。

解決方案：

1.錫膏印刷時要防止壞邊塌邊。

2.設計PCBA底板焊接區尺寸時，要注意貼牌加工的設計要求。

3.元器件安裝位置應在規定范圍內。

4.PCBA底板的走線間隙和阻焊劑的涂敷精度必須嚴格要求。

5.建立合適的焊接工藝參數。

3、破解

當焊接好的PCB剛離開焊接區時，由于焊料與連接部位的熱膨脹不同，在急冷或急熱的作用下，由于凝固應力或收縮應力的影響，SMD基本上會產生微裂紋。 在沖壓和運輸過程中，還必須降低對SMD的沖擊應力和彎曲應力。

解決方法：在設計表面貼裝產品時，應考慮縮小熱膨脹間隙，正確設置加熱和冷卻條件。 使用延展性好的焊料。

4、錫球

深圳smt壓鑄生產焊接過程中，由于加熱過快，焊料分散時，多數情況下會產生焊球。 此外，它還與錯位、下垂和焊料污染等不良現象有關。

解決方案：

1、防止焊接加熱過快而產生缺陷。

2、防止焊錫下垂、錯位等不良品。

3、錫膏的使用必須符合SMT加工要求

4、根據焊接類型實施相應的預熱工藝。

X射線探傷原理及應用

隨著電子技術的不斷發展，表面貼裝技術越來越普及，單片機芯片的尺寸越來越小，單片機芯片的引腳也逐漸增多，尤其是BGA單片機芯片 近年來出現的。 由于BGA單片機芯片的引腳按照傳統的設計并不是分布在四周，而是在單片機芯片的底部，因此如果按照傳統的人工目測來判斷焊點的好壞無疑是不可能的 . 它必須基于ICT甚至功能測試。 但一般情況下，如果出現批次錯誤，是無法及時發現并更正的。 人工目視檢查是最不準確和可重復的技術。 此外，這種X射線檢測技術在SMT回流焊的焊后檢測中也得到了越來越廣泛的應用。 不僅可以對焊點進行定性和定量分析，還能及時發現故障并糾正。

1、X光機工作原理：

當電路板沿導軌進入機器時，電路板上方有一個X射線發射管。 電路板發出的X射線穿過電路板，被下面的檢測器（通常是監視器）接收。 鉛吸收 X 射線。 與穿過玻璃纖維銅、硅等材料的X射線相比，照射在焊點上的X射線大部分被吸收，黑點的出現產生良好的圖像，這使得焊點分析變得非常簡單和直觀。 此外，簡單的圖像分析算法可以自動可靠地檢測焊點缺陷。

2、X射線技術：

X射線技術從以前的二維檢測法站發展到現在的三維檢測法。 前者是投影X射線檢測方法，可以在單個面板上生成清晰的周期性焊點視覺圖像。 然而，對于廣泛使用的雙面回流焊板，表面回流焊的效果很差，導致兩側焊點的視覺圖像重疊，極難區分。 而后一種3D檢測方式是采用分層技術，將光束聚焦在任意一層，并將相應的圖像投射到高速旋轉的接收面上。 因?yàn)榻邮彰娓嬖V了旋轉，交叉處的圖像非常清晰，而其他層的圖像被消除了。 3D檢測方式可對電路板兩側的焊點進行獨立成像。

3D X-ray技術除了檢測雙面焊板，還可以對BGA等不可見焊點進行多層圖像切片檢測，即全面檢測BGA焊點的頂部、中部和底部。 這種方法也可以用來測量通孔PTH焊點，檢查通孔中是否有足夠的焊點，從而大大提高焊點的連接質量。

3/X射線代替ICT

隨著PCB密度越來越大，SMT設備越來越小，PCB設計中留給ICT測試的點位空間越來越小，甚至被取消。 此外，對于復雜的印刷，如果直接將電路板從SMT產線送至功能測試地點，不僅會導致合格率下降，還會增加故障診斷和維修成本。 電路板，甚至導致交貨延遲，在當今競爭激烈的市場中失去競爭力。 如果此時用X-ray檢測代替ICT，可以保證功能測試的生產路徑，減少故障診斷和維修工作。 此外，在SMT生產中使用X-ray進行點檢，可以減少甚至消除批次錯誤。 值得注意的是，對于ICT無法檢測到的焊錫，焊錫過少或過多，冷汗、焊錫或氣孔等X-ray也可以測量。 這些缺陷很容易通過ICT甚至功能測試而不被發現，從而影響產品壽命。 當然，X-ray無法檢測出設備的電源缺陷，但在功能測試中可以檢測到這些缺陷。 總之，加入X-ray檢測不僅會遺漏制造過程中的任何缺陷，還會檢測出一些ICT無法發現的缺陷。

基于以上因素，3DX射線機可以評估每個SMT焊點的尺寸、形狀和特性，并自動檢測不可接受和關鍵焊點關鍵焊點是那些會導致產品過早失效的焊點當然，在其他測試中 ，這些關鍵焊點將被認為是良好的焊點
