SMT技術優勢與PCB焊盤潤濕性差
18Sep
Boy 0條評論

SMT技術優勢與PCB焊盤潤濕性差

SMT技術優勢與PCB焊盤潤濕性差

SMT晶圓加工技術

smt貼片加工工藝有哪些優勢:

1、可靠性高,抗振能力強

SMT貼片加工采用可靠性高的貼片元器件。 該部件體積小、重量輕、抗振能力強。 采用自動化生產,安裝可靠性高。 通常,焊點不良率低于百萬分之十。 通孔插件元器件的波峰焊技術比傳統波峰焊技術低一個數量級,可以保證電子產品或元器件的焊點不良率低。 目前,近90%的電子產品都采用SMT技術。

2、電子產品體積小、組裝密度高

SMT貼片模塊的體積僅為傳統元器件的1/10左右,重量僅為傳統元器件的10% 一般情況下,采用表面貼裝技術可使電子產品體積縮小40%~60% ,質量提升60%—80%,占地面積和重量大幅提升

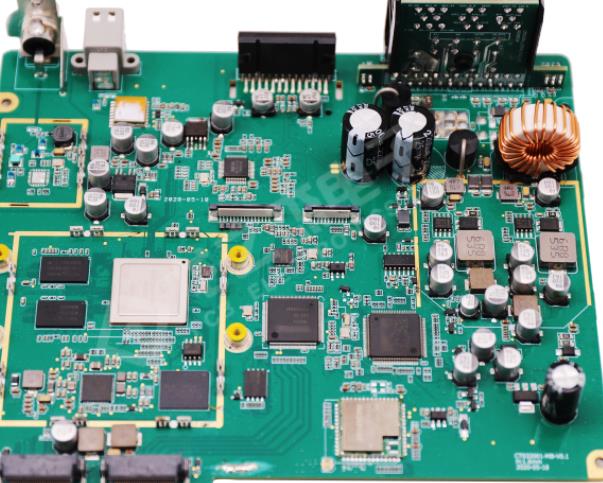

PCBA

SMT貼片加工組裝元器件柵格從1. 27MM發展到0.63MM,單柵已達到0.5mm 采用通孔安裝技術安裝元器件,可以使組裝密度更高

3、高頻特性,性能可靠

由于芯片模塊安裝牢固,器件通常采用無引線或短引線,減少了寄生電感和電容的影響,提高了電路的高頻特性,減少了電磁和射頻干擾。 采用SMCSMD設計的電路高頻可達3GHz,而貼片模塊僅為500MHz,可縮短傳輸延遲時間。 可用于時鐘頻率高于16MHz的電路中。 如果采用MCM技術,計算機工作站高端時鐘頻率可達100MHz,寄生電抗帶來的額外功耗可降低2-3倍。

PCB焊盤潤濕性差分析報告

以下為PCB焊盤分析報告:

一、樣品說明

送檢PCBA電源性能測試后,發現BGA元器件可能存在焊接不良(疑似虛焊)。 現在要分析問題是出在SMT工藝中的PCB還是出在PCB上(焊接不良)。 使用了一個 PCBA 樣品和三個 PCB 樣品。

2.分析過程

1.微量分析

在PCBA上切割BGA零件,用環氧樹脂鑲嵌、刨平、打磨、蝕刻BGA焊點的金相截面或橫截面,然后用尼康光學顯微鏡和徠卡MZ6體視顯微鏡進行觀察分析。 第一排第四個焊點不良,焊球與焊盤分離明顯(圖1)。 沒有檢查其他焊點的類似條件。

2、PCB焊盤可焊性分析

3、PCB表面狀況分析

4. SEM 和 EDX 分析

5. 錫膏潤濕性分析

3.結論

經過以上分析,可以得出以下結論:

PCBA樣品第一排BGA部分第四個焊點存在不良缺陷,焊球焊點與焊盤之間存在明顯開路。

開路的原因是:PCB焊盤潤濕性(可焊性)差 有機物絕緣、阻焊,導致BGA焊球在焊接時不能與焊盤形成金屬化層
