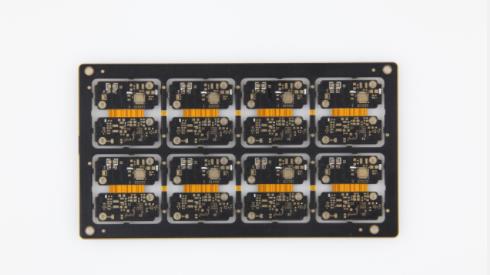

軟、硬粘合板的布線角度為90度。 可行嗎？

高頻、高速信號傳輸線不應走90°角，這是各種PCB設計指南中強烈要求的。 因為高頻高速信號傳輸線需要保持一致的特性阻抗，而90°拐角走線會改變傳輸線拐角處的線寬。90°角處的線寬約為正常線寬的1.414倍。隨著線寬的變化，會引起信號反射。同時，拐角處多余的寄生電容也會對信號傳輸造成延遲影響。

當然，當信號沿著均勻互連線傳播時，反射信號和傳輸信號不會出現失真。如果均勻互連線上存在90°拐角，則PCB傳輸線的寬度將在拐角處發生變化。 根據相關電磁理論，這肯定會帶來信號的反射效應。

從理論上講，確實如此，但理論畢竟是理論。90°轉角對高速信號傳輸線的影響是否具有決定性？

據軟硬結合板廠了解，90°轉角會對高速信號傳輸線產生負面影響，這在理論上是肯定的，但這種影響是否致命呢？90°轉角對高速數字信號和高頻微波信號傳輸線有同樣的作用嗎？

對于高速數字信號來說，90°拐角會對高速信號傳輸線產生一定的影響。對于我們的高密度高速PCB，一般走線寬度為4-5mil，90°角的電容量約為10fF。估計這個電容造成的累積延遲約為0.25ps。因此，5mil線寬上的90°拐角不會對當前的高速數字信號（100psc上升時間）產生很大的影響。

對于高頻信號傳輸線，為了避免集膚效應造成信號損壞，通常采用較寬的信號傳輸線，如50Ω阻抗、100mil線寬。90°角處的線寬約為141 mils，寄生電容引起的信號延遲約為25 ps。 這時90°的拐角就會造成非常嚴重的影響。

同時，微波傳輸線總是希望盡可能地減少信號損耗。 90°角處的阻抗不連續以及外部寄生電容會造成高頻信號的相位和幅度誤差、輸入輸出不匹配以及可能的寄生耦合，從而導致電路性能惡化，影響電路性能。 PCB電路信號的傳輸特性。

關于90°信號走線，我們的觀點是盡量避免90°走線。 不是說90°轉角對高速數字信號的影響可以忽略不計嗎？

據軟硬結合板廠了解，當然，單個90°轉角對高速數字傳輸線信號質量的影響，導體與參考平面的高度偏差， 導體本身蝕刻過程中線寬、線距均勻性的變化偏差、板材介電常數對頻率信號的變化，甚至過孔的寄生參數都比90帶來的問題要大得多 °角。

然而，當今的高速數字電路傳輸線無法避免纏繞相同的長度，重疊十多個或二十多個拐角，而90°拐角的累積影響將導致不可忽視的信號上升延遲。 高速信號總是沿著阻抗路徑傳輸，90°拐角處等長，最終的實際信號傳輸路徑會比原來的稍短。

另外，高速數字信號傳輸速率也越來越高。 目前的HDMI2.0標準，傳輸帶寬速率已達到18Gbps。 90°角走線將不再滿足要求，現在已經是21世紀了。 即使是那些使用EDA軟件的人現在也很好地支持45°布線。

同時，90°轉角走線在工程美學方面也不符合人們的審美標準。 因此，對于目前的布局來說，無論是否使用高頻/高速信號線，我們都應該盡量避免使用90°角進行走線，除非有特殊要求。

據軟硬邦定板廠了解，對于大電流的布線，有時我們會用銅片代替布線。 在敷銅的拐角處，我們還需要將90°拐角替換為兩個45°拐角。 這不僅美觀，而且沒有 EMI 潛力。
