適合初學者的 PCB 布局和蛇形加工

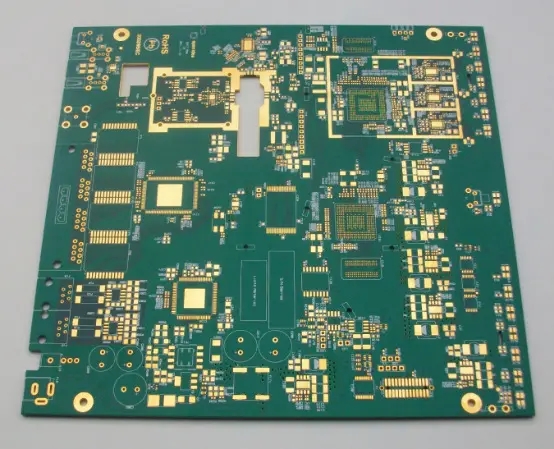

PCB器件布局是一件很有技巧的事情，但是如果掌握了它的原理，一切都會變得非常簡單。 以下是日常生活中總結的一些PCB器件布局原則。

1、I/O驅動器應盡量靠近印制板邊緣和出線連接器；

2、根據電氣性能的合理劃分，一般分為：數字電路區（即避免干擾和產生干擾）和模擬電路區（怕干擾）、動力驅動區（干擾源）；

3、對于質量較高的部件，要考慮安裝位置和強度；加熱元件應與感溫元件分開放置，必要時應考慮熱對流措施；

4、相同功能的電路盡量靠近放置，調整所有元件，保證連接最簡潔；同時調整功能塊之間的相對位置，使功能塊之間的連接最簡潔；

5、I/O驅動器應盡量靠近印制板邊緣和出線連接器；

6、時鐘發生器（如晶振或時鐘振蕩器）應盡可能靠近使用時鐘的設備；

7、繼電器線圈需加裝放電二極管（1N4148即可）；

8、布局要平衡、密集、有序，不宜頭重腳輕、厚重

9、各集成電路的電源輸入引腳與地之間應加去耦電容（一般采用高頻性能好的獨石電容）；當電路板空間密集時，還可以在幾個集成電路周圍添加鉭電容。

PCB廠蛇紋石設計及處理的一些建議

1、盡量增大平行線段的距離（S），至少應大于3H。H指的是信號線到參考平面的距離。一般來說，就是繞一個大彎。只要S足夠大，幾乎可以完全避免相互耦合效應。

2、縮短聯軸器長度Lp。當兩倍Lp延遲接近或超過信號上升時間時，產生的串擾將達到飽和。

3、帶狀線或嵌入式微帶線的蛇形線引起的信號傳輸延遲比微帶線小。理論上，帶狀線不會因差模串擾而影響傳輸速率。

4、對于高速信號線和時序要求嚴格的信號線，盡量不要走蛇形線，特別是小面積的區域。

5、常可采用任意角度的蛇形走線，有效減少相互耦合。PCB組裝、PCB設計、PCB加工廠家講解初學者必須了解的PCB器件布局和蛇形加工。

6、在高速PCB設計中，蛇形線沒有所謂的濾波或抗干擾能力，只能降低信號質量，所以僅用于時序匹配，沒有其他用途。

7、有時可以考慮螺旋走線繞制，仿真表明其效果比普通蛇形走線要好。
