PCB設計：什么是ffc布線，什么是fpc布線？

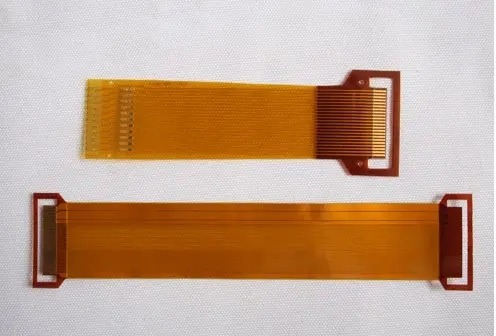

排線，又稱柔性線路板（FPC），用于有源元件和區域的數據傳輸，如電腦主板連接的硬盤、光驅的數據線、手機主板的數據線等。 連接到顯示屏等。 同樣連接在數據線之間的設備統稱為布線。 排線方式主要分為圓頭（R-FFC直焊）和平頭（短FFC，插座插入）。 最適用于移動部件與主板、板卡及小型電氣設備之間的數據傳輸電纜。 由于FFC扁平排線的價格優于FPC（柔性印刷電路），因此其應用將會越來越廣泛。 大多數使用FPC的地方基本上都可以用FFC代替。

接線特點

1. 走線布局小，重量輕。 采用原來設計的接線板來替換較大的線束。 布線通常是當前切割的 TING 邊緣組裝板上小型化和移動性的解決方案。 走線（有時稱為柔性印刷電路）是在聚合物基板上蝕刻銅電路或印刷聚合物厚膜電路。 對于薄、輕、緊湊和復雜的設備，設計解決方案范圍從單面導電電路到復雜的多層 3D 原型 PCB 組裝。 扁平電纜的總重量和體積比傳統圓形線束輕70%。 通過使用增強材料來增加強度或襯里，布線還可以提供額外的機械穩定性。

2. 電線可以移動、彎曲、扭轉，而不損壞電線，并能適應不同形狀和特殊包裝尺寸。 唯一的限制是體積空間。 由于可以承受數百萬次的動態彎曲，布線可以很好地應用于內部系統的連續或周期性運動，作為最終產品功能的一部分。 剛性 PCB 上的焊點會受到熱機械應力的影響，并在數百次循環后失效。 一些形狀系數/封裝尺寸較小的產品受益于布線。

3. 布線具有優異的電氣和介電性能，”耐高溫的LT電子首席執行官說?！暗徒殡姵?shù)可以快速傳輸電信號； 良好的熱性能使元件易于冷卻； 較高的玻璃化轉變溫度或熔點使該元件在較高溫度下工作良好。

4. 接線具有更高的裝配可靠性和質量。 布線減少了內部布線所需的硬件，如傳統電子封裝中常用的焊點、干線、背板線和電纜等，從而布線可以提供更高的組裝可靠性和質量。 正是由于電路板元件尺寸較小，所以使用的材料也較少。 隨著質量工程的出現，薄型柔性系統被設計為僅以一種方式組裝，從而消除了通常與獨立布線工程相關的許多人為錯誤。

什么是FFC接線

FFC 布線也稱為柔性扁平電纜。 導體的數量和間距可任意選擇，使布線更加方便，大大縮小電子產品的體積，降低生產成本，提高生產效率。 它最適合移動部件和主板。 PCB板用于PCB板與小型電氣設備之間的數據傳輸電纜。 常見規格有0.5mm/0.8mm/1.0mm/1.25mm/1.27mm/1.5mm/2.0mm/2.54mm等。

FFC與FPC的走線區別

FPC 是柔性印刷電路。 就其制造而言，它們以不同的方式形成：

1、FPC是采用FCCL（柔性銅箔）化學蝕刻而成的具有單面和雙面不同、多層PCB結構的柔性線路板。

2、FFC由平坦的銅箔和兩層絕緣箔片組成。 成品簡潔厚重。
