淺談FPC受潮引起的常見故障

線路板廠家、線路板設計師、PCBA廠家為您詳解因潮濕引起的柔性線路板常見故障

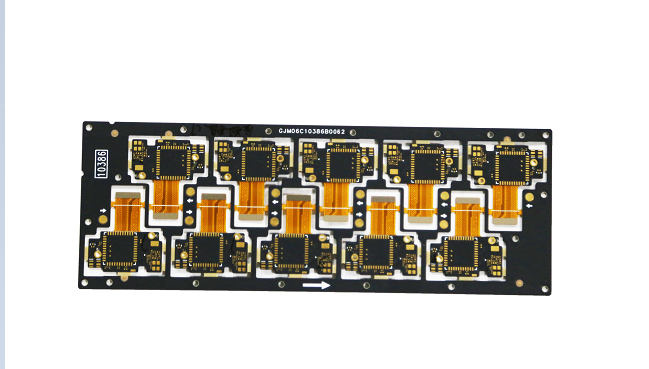

柔性印刷電路板（flexible printed circuit board，簡稱FPC）簡稱為“柔性板”，業內俗稱FPC。 它是一種柔性絕緣基板（主要是聚酰亞胺或聚酯薄膜）印刷電路板，具有許多硬印刷電路板所不具備的優點。 例如，它可以自由彎曲、纏繞和折疊。 使用FPC可以大大減小電子產品的體積，適合電子產品向高密度、小型化、高可靠性方向發展。 因此，F(xiàn)PC已廣泛應用于航空航天、軍事、移動通訊、筆記本電腦、電腦周邊、PDA、數碼相機等領域或產品。

我們?cè)谥谱?a href="/tag/pcbban.html" target="_blank">PCB板的時候，經常會遇到電路板因受潮而引起的常見故障，導致電路板中的電路參數發生變化，進而導致電路板故障。 柔性電路板中的電路處于短路狀態，導致電路板故障，信號處理或傳輸線路開路，導致電路板故障。

濕度的定義是它含有比正常條件下更多的水分。 因此，在潮濕環境下使用的電路板，空氣中含有比較多的水分。 當水分太大時，它會變成水滴落在電路板上。 當水滴落到電路板上并在柔性電路板上擴散時，它會附著在電子元件的每個引腳或印刷線上。

由于現在電路板使用的電子元器件都是SOP或者SSOP貼片元器件，所以管腳之間的距離很小，特別是SSOP封裝的集成電路，管腳之間的距離很小。 當水分在SSOP封裝的集成電路管腳上轉化為水滴時，如果此時電路板在工作，集成電路的管腳之間就會增加一個無形的電阻（因?yàn)樗菍?dǎo)電的），甚至 會造成短路，導致電路板在運行中出現故障。

如果水分轉化成的水滴落在電路板上電子元器件的管腳之間，而此時電路板還沒有工作或斷電，不會立即對電路板造成傷害。 但是，電子元器件或印刷線路的引腳被水滴浸濕后，元器件的引腳就會生銹。 時間長了，元器件的引腳會因腐蝕而斷裂，導致電路板失效。 印制導線被水滴浸濕后，特別是信號傳輸線比較細小。 浸泡一段時間后，印制線會斷線，導致電路板投入運行時出現故障。

潮濕引起電路板故障的原因分為三類：

1、引起電路板內電路參數發生變化，引起電路板故障；

2、這會導致FPC中的電路處于短路狀態，導致電路板失效；

3、電路板中的信號處理或傳輸線路損壞，導致電路板失效。 朋友們可以根據這三項制定相關措施，以減少或避免自己管轄的設備因受潮而導致電路板故障的發生。 線路板廠家、線路板設計師、PCBA廠家為您詳解因潮濕引起的柔性線路板常見故障
