PCB生產對高頻PCB的儲存和保質期要求

PCB制造商、PCB設計師和PCBA加工商講解高頻PCB生產的儲存和保質期要求

最終成品檢驗后，PCB板真空包裝入庫，待發運。 那為什么PCB板需要真空包裝呢？ 真空包裝后如何存放？ 它的保質期有多長？ 下面電路板廠就簡單介紹一下PCB的存放方式和保質期。

為什么PCB板需要真空包裝？ 這個問題雖然小，但是很多電路板廠家都非常重視。 因為一旦PCB板密封不好，其表面鍍金、噴錫、焊盤部位就會被氧化，影響焊接，不利于生產。

如何存放 PCB 板？ 電路板不像其他產品那樣與空氣和水接觸。 首先，PCB板的真空不能損壞。 包裝的時候，需要在盒子的側面圍上一層氣泡膜。 氣泡膜吸水性好，起到很好的防潮作用。 當然，防潮珠也是必不可少的。 然后分類排放并貼上標簽。 密封后的箱子必須存放在干燥通風處，與墻壁、地面分開，并避免陽光直射。 庫房溫度最好控制在23±3℃和55±10%RH。 在此條件下，經過沉金、電積、噴錫、鍍銀等表面處理的PCB板可存放6個月，經過沉銀、沉錫、OSP等表面處理的PCB板可存放3個月。

對于長期不用的PCB板，線路板廠家應該在上面刷一層三防漆，可以防潮、防塵、防氧化。 這樣，PCB的儲存壽命將增加到9個月。

高頻PCB制作有哪些具體要求？

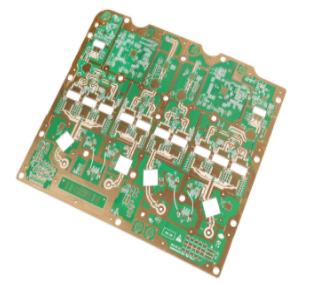

高頻板是指電磁頻率高的特種電路板。 一般來說，高頻可以定義為1GHz以上的頻率。 高頻電路板的應用范圍很廣，在設計和制造上都有嚴格的要求。 高頻PCB制作有哪些具體要求？

1、傳輸線轉角采用45°角，減少回波損耗；

2、采用介電常數嚴格按層數控制的高性能介質電路板。 這種方法有利于有效模擬絕緣材料與相鄰布線之間的電磁場。

3、按PCB設計規范高精度蝕刻生產。 線寬的總誤差指定為 +/-0.0007 英寸。 將布線（電線）和涂層表面的幾何形狀作為一個整體來管理對于解決與微波頻率相關的集膚效應問題并實現這些規范非常重要。

4、在高頻環境下，最好使用表面貼裝的SMD元器件，避免使用帶引線的元器件。

5、對于信號過孔，避免在敏感板上使用通孔加工（pth）工藝，因為該工藝會在過孔處產生引線電感； 應使用盲孔或背鉆。

6、應提供豐富的接地層，防止三維電磁場對電路板的影響。

7、應選用無電解鍍鎳或浸金工藝，電鍍不得采用噴錫法； 這種電鍍可以為高頻電流提供更好的集膚效應，有助于減少環境污染。

8、阻焊層可防止錫膏流動。 通常，阻焊層用作阻焊層。 PCB制造商、PCB設計師和PCBA制造商講解高頻PCB板的儲存和保質期要求。
