功能

通訊功能：支持GPRS和短信雙通道數據傳輸； 支持多中心數據通信。

使用功能：采集串口設備數據，如串口儀表、采集器、PLC等。

遠程管理功能：支持遠程參數設置、程序升級

特征

工業級設計，適用于惡劣的戶外環境。

內置軟硬件看門狗，不死機，不掉線。

支持?jǐn)?shù)據透傳。

支持域名解析功能。

支持各種組態軟件和用戶開發自己的軟件系統。

優勢

相比較而言，利用無線數據傳輸模塊建立專用的無線數據傳輸方式相比其他方式具有以下優點。 下面介紹使用DATA-6106無線數傳模塊建立專用的無線數傳方式相比有線通信的優勢。

便宜的

有線通信方式的建立需要架設電纜或開挖電纜溝，需要大量的人力物力； 而使用無線數據傳輸站建立專用的無線數據傳輸方式，不需要架設電纜，也不需要開挖電纜溝，只需要在各個終端進行連接即可。 可架設無線數傳站及適當高度的天線。 相比之下，采用無線數傳模塊建立專用的無線數傳方式，節省了人力物力，投資也相當經濟。

當然，在一些近距離的數據通信系統中，無線通信方式并不比有線方式便宜，但有時實際現場環境布線困難，客戶還是根據需要選擇無線方式實現通信。 現場環境的需要。

工期短

當需要與距離幾公里到幾十公里的遠程站點進行連接通信時，采用有線方式需要架設長距離電纜或開挖較長的電纜溝。 這個項目周期可能需要幾個月。 而使用數據傳輸模塊建立專用的無線數據傳輸方式只需要架設合適高度的天線，工程周期僅需數天或數周。 相比之下，無線方式可以快速建立通信鏈路，項目周期大大縮短

適應性好

有線通信的局限性太大。 當遇到一些特殊的應用環境，比如山區、湖泊、林區等特殊地理環境，或者移動物體等布線困難的應用環境，有線網絡就會受到限制。 布線工程有極強的約束，使用無線數傳模塊建立專用的無線數傳方式將不受這些限制，所以使用無線數傳模塊建立專用的無線數傳方式會比使用無線數傳模塊建立專用的無線數傳方式有更好更廣的覆蓋范圍 有線通訊。 適應性幾乎不受地理環境的限制。

良好的擴展性

用戶在建立通信網絡后，由于系統的需要，往往會增加新的設備。 如果采用有線方式，需要重新布線，施工比較麻煩，并且可能會損壞原有的通訊線路，但如果采用無線數傳站建立專用的無線數傳方式，只需 將新設備與無線數據傳輸站連接起來。 系統的擴展可以通過相互連接實現，相比之下具有更好的擴展性。

技術參數

數據格式：8個數據位，1個停止位，校驗位（奇、偶、無）可設。

波特率：300、600、1200、2400、4800、9600、19200(Bit/S)可選。

通訊錯誤碼：≤10。

電源：10V～30V直流。

平均電流：<70mA/12V。

工作環境：溫度：-40～+85℃； 濕度：≤95%。

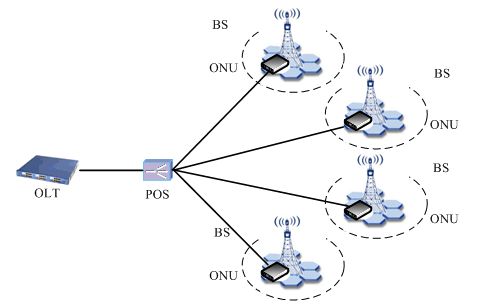

數據傳輸

數據傳輸可簡單分為有線（包括架設光纜、電纜或租用電信線路）和無線（分為建立專用的無線數據傳輸系統（433MHZ頻段和2.4G頻段）或借用CDPD、GSM、CDMA等 公共網絡信息平臺）兩大類。

應用領域

無線通信模塊廣泛應用于車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區尋呼、工業數據采集系統、無線標簽、身份識別、非接觸式射頻智能卡、小型無線數據 終端、安防消防系統、無線遙控系統、生物信號采集、水文氣象監測、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I(lǐng)域。

應用：

用戶首先關心的是傳輸距離，但距離不是問題。 近端使用433MHz頻段無線數據終端DTD433，遠端使用GPRS透傳數據終端DTP_S09F。 所謂“近”，就是3公里以內可以覆蓋大部分廠礦； 所謂“遠”，就是通信距離超過3公里，甚至跨越不同地區、不同國家。 好在中國移動的網絡已經覆蓋全球，距離不是問題。 DTP_S09F與DTD433的組合可以滿足大部分無線測控的要求。

多臺PLC之間的無線通信方案

多臺西門子S7_200之間無線MODBUS通信的設計說明，附有PLC主從機的設計說明和程序。

多臺三菱PLC之間的無線N:N通信設計，匯川PLC和三菱PLC有相同的解決方案。

兩臺臺達PLC之間MODBUS無線通訊例程，程序源碼及設計說明。 ◆無線PLC數據終端與無線MODBUS測控終端的連接應用

PLC與3公里內的4DI/4DO無線開關量終端DTD433H和4AI/4AO無線模擬量終端DTD433F進行MODBUS協議無線通訊，實現無線MODBUS傳輸。 ◆觸摸屏與PLC無線通訊方案

西門子200PLC與無線PLC數據終端與深圳步科觸摸屏的無線通訊；

偉倫觸摸屏與S7-200無線PPI通訊；

昆侖通泰觸摸屏MCGS與PLC無線通訊；

Autoface觸摸屏與西門子PLC無線MODBUS通訊；

顯示和控制觸摸屏無線通訊實例

運行觸摸屏組態程序，可以使用MODBUS協議、西門子PPI協議、三菱N:N協議、永宏P(guān)LC協議、臺達PLC協議等。 ◆組態軟件與PLC無線通訊方案

組態王軟件與西門子PLC無線PPI、MODBUS通訊；

力控組態軟件與西門子PLC無線通訊；

防范措施

       模塊必須經過信號調制才能正常工作。 PT2262/2272等常見的固定碼編碼器件可以直接連接，非常簡單。 因為是專用的編碼芯片，所以效果很好，傳輸距離很遠。

該模塊的另一個重要用途是配合單片機實現數據通信。 這時候，有一定的技巧：

1.合理的通訊速度

數據模塊最大傳輸數據速率為9.6KBs，一般控制在2.5k左右。 如果數據速率太高，會降低接收靈敏度，增加誤碼率，甚至根本無法工作。

2、合理的信息編碼格式

單片機和模塊工作時，通常都是自己定義傳輸協議。 無論采用何種調制方式，所傳輸信息編碼的格式都非常重要，它直接影響到數據的可靠發送和接收。

代碼組格式推薦方案

Preamble+同步碼+數據幀，preamble的長度要大于10ms，避免背景噪聲，因為接收模塊接收到的第一比特數據容易受到干擾（即零電平干擾），而接收到的數據 錯誤。 因此，采用CPU編解碼可以在數據標識位前加入一些亂碼，抑制零級干擾。 同步碼主要用來區別于前導碼和數據。 它具有一定的特性，使得軟件可以通過一定的算法識別出同步碼，同時為接收數據做準備。

數據幀不要使用不歸零碼，更不要使用long 0和long 1。使用曼徹斯特碼或POCSAG碼等。

單片機對接收模塊的干擾

MCU模擬2262時，一般正常。 但是單片機模擬2272解碼時，通常會發現遙控距離縮短了很多。 這是因為MCU時鐘頻率的倍頻會對接收模塊產生干擾。 51系列單片機的電磁干擾比較大。 2051稍微小一點，PIC系列比較小，我們需要采取一些抗干擾措施來減少干擾。 例如單片機和遙控接收電路分別由兩路5V電源供電，接收板由單片78L05供電，單片機時鐘區遠離接收模塊 ，降低了單片機的工作頻率，中間加了屏蔽。

接收模塊與51系列單片機接口時最好做一個隔離電路，這樣可以更好的遏制單片機對接收模塊的電磁干擾。

接收模塊工作時一般輸出高電平脈沖，不是直流電平，所以不能用萬用表測試。 調試時，可串接一個發光二極管和一個3K的電阻來監測模塊的輸出狀態。

無線數據模塊與PT2262/PT2272等專用編解碼芯片配套使用時，連接非常簡單，只要直接連接即可，傳輸距離比較理想，一般可達600米以上。 傳輸距離帶來的時鐘干擾明顯減少，一般實用距離在200米以內。
