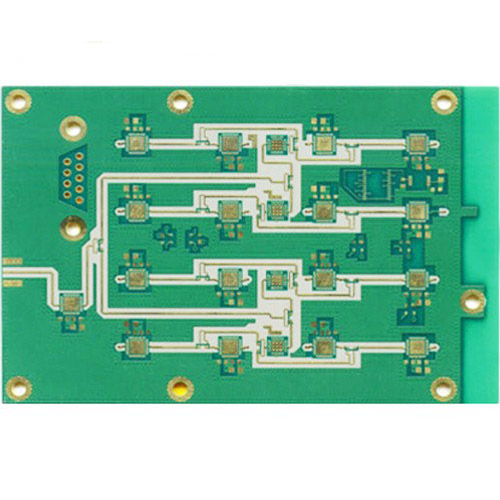

Rogers PCB
名稱：羅杰斯4003 PCB
材質：羅杰斯4003材質
羅杰斯 4003 介電常數：3.38
層數：4003+4450F
rogers 4003 厚度：0.508mm(20mil)
成品厚度：2.0mm
Rogers 4003基板銅厚：17μm
成品銅厚：1OZ
表面處理：沉金
顏色：綠色/白色
最小跡線/空間：600 萬/600 萬
特點：Rogers PCB，tg280耐高溫PCB
層數：6層
板厚：1.6±0.14mm
使用板材：Rogers4350B+FR4生益
介電常數：2.2±0.02
介質損耗因數：0.0009
Z小孔徑：0.3mm
表面處理：沉金ENIG
Z線寬度/間距：0.2mm/0.3mm
工藝特點：特殊材料，Rogers4350B+FR4生益混合層壓
名稱：羅杰斯RO4003C高頻PCB板
黑度：3.38±0.04
層數：2層
電介質厚度：0.508mm (20mil)
成品厚度：0.6mm
材料銅厚度：?(17μm)
成品銅厚：1OZ（35μm）
表面處理：沉銀
應用：通信基礎設施、計算機、航空航天
名稱：羅杰斯4003 PCB
羅杰斯 4003 介電常數：3.38
層數：4003+4450F
rogers 4003 厚度：0.508mm(20mil)
成品厚度：2.0mm
Rogers 4003基板銅厚：17μm
成品銅厚：1OZ
表面處理：沉金
顏色：綠色/白色
最小跡線/空間：600 萬/600 萬
特點：Rogers PCB，tg280耐高溫PCB
- PCB制造設備
- PCB能力
- 印刷電路板材料
PCB鉆孔機
PCB圖形電鍍線
PCB阻焊曝光機
PCB圖案曝光機
剝膜蝕刻線
阻焊絲印機
阻焊擦洗線
PCB 飛針測試 (FPT)
全自動曝光機
| 物品 | 能力 |
| 層數 | 1-40層 |
| 基材 | KB、生益、生益SF305、FR408、FR408HR、IS410、FR406、GETEK、370HR、IT180A、Rogers4350B、Rogers4000、PTFE 層壓板(Rogers系列、Taconic系列、Arlon系列、Nelco系列)、FR -4 的 Rogers/Taconic/Arlon/Nelco 層壓板材料（包括部分Ro4350B與FR-4混合層壓） |
| 板型 | 背板、HDI、高多層、盲埋PCB、埋電容、埋電阻板、厚銅電源板、背鉆。 |
| 板厚 | 0.2-5.0mm |
| 銅厚 | 分鐘 1/2 盎司，最大 10 盎司 |
| PTH墻 | 25um(100萬) |
| 最大電路板尺寸 | 1100*500mm(43”*19”) |
| 最小激光鉆孔尺寸 | 400萬 |
| 分鐘 間距/跟蹤 | 270萬/270萬 |
| 阻焊層 | 綠色、黑色、藍色、紅色、白色、黃色、紫色啞光/光面 |
| 表面處理 | 閃金（電鍍金）、ENIG、硬金、閃金、HASL無鉛、TSO、ENEPIG、軟金、沉銀、沉錫、沉金+OSP、沉金+金手指、閃金（電鍍金）+金手指、沉銀+金手指、沉錫+金手指。 |
| 分鐘 圓環 | 300萬 |
| 縱橫比 | 10:1(HASL無鉛、HASL鉛、ENIG、浸錫、浸銀、ENEPIG);8:1(OSP) |
| 阻抗控制 | ±5ohm(＜50ohm), ±10%(≥50ohm) |
| 其他技術 | 盲孔/埋孔 |
| 金手指 | |
| 壓裝 | |
| 焊盤內過孔 | |
| 電氣測試 |
| 這里有很多層壓板材料數據表，它們對您有用和有幫助，請查看： | ||||||||
| 供應商 | PCB層壓板 | 類型 | 材料數據表 | 甘油三酯 | TD | DK(1MHZ) | DK(1GHZ) | DK(10GHZ) |
| KB | KB-6160 | FR4 | 下載 | 135 | 305 | 4.35 | – | – |
| KB-6160A | FR4 | 下載 | 135 | 305 | 4.35 | – | – | |
| KB-6160C | FR4 | 下載 | 135 | 314 | 4.7 | – | – | |
| KB-6150 | FR4 | 下載 | 132 | 305 | 4.6 | – | – | |
| KB-6150C | ||||||||
| KB-6164 | FR4 | 下載 | 142 | 330 | 4.8 | – | – | |
| KB-6164F | FR4 | 下載 | 145 | 340 | 4.8 | – | – | |
| KB-6165F | FR4 | 下載 | 150 | 346 | 4.8 | – | – | |
| KB-6167F | FR4 | 下載 | 170 | 349 | 4.8 | – | – | |
| SHENGYI | S1141 | FR4 | 下載 | 135 | 310 | 4.6 | – | – |
| S1141KF | FR4 | 下載 | 140 | 350 | 4.7 | – | – | |
| S1000 | FR4 | 下載 | 155 | 335 | 4.9 | – | – | |
| S1170 | FR4 | 下載 | 170 | 335 | 4.6 | – | – | |
| S1000-2 | FR4 | 下載 | 170 | 335 | 4.8 | – | – | |
| S1155 | FR4 | 下載 | 135 | 370 | 4.7 | – | – | |
| ITEQ | IT-158 | FR4 | 下載 | 150 | 340 | 4.6-4.8 | – | – |
| IT-180 | FR4 | 下載 | 180 | 350 | 4.5-4.7 | – | – | |
| TUC | TU-768 | FR4 | 下載 | 180 | 350 | – | 4.3-4.4 | 4.3 |
| TU-872 | 改性環氧樹脂 | 下載 | 200 | 340 | – | 3.8-4.0 | 3.8 | |
| 羅杰斯 | 反滲透 3003 | 鈰/聚四氟乙烯 | 下載 | – | 500 | – | – | 3 |
| RO 3010 | 鈰/聚四氟乙烯 | 下載 | – | 500 | – | – | 10.2 | |
| RO 4003 | 碳氫化合物/Cer | 下載 | >280 | 425 | – | – | 3.38 | |
| RO 4350B | 碳氫化合物/Cer | 下載 | >280 | 390 | – | – | 3.48 | |
| RT/duroid 5880 | 聚四氟乙烯/玻璃 | 下載 | – | 500 | – | – | 2.2 | |
| ISOLA | 復合材料 370HR | FR4 | 下載 | 170 | 340 | 4.8-5.1 | – | – |
| FR406-HR | FR4 | 下載 | 190 | 325 | 3.91 | 3.86 | 3.81 | |
| FR408-HR | FR4 | 下載 | 200 | 360 | 3.72 | 3.69 | 3.65 | |
| P96 | 聚酰亞胺 | 下載 | 260 | 416 | – | 3.78 | 3.73 | |
| 日立 | MCL-BE-67G | 改性環氧樹脂 | 下載 | 140 | 340 | 4.9 | 4.4 | – |
| MCL-E-679F | FR4 | 下載 | 170 | 350 | 4.2-4.4 | 4.3-4.5 | – | |
| MCL-LX-67Y | 特種層壓板 | 下載 | 185-195 | 325-345 | – | 3.4-3.6 | – | |
| Nelco | N4000-13 | 改性環氧樹脂 | 下載 | 210-240 | 365 | – | 3.7 | 3.6 |
| N4000-13EP | 改性環氧樹脂 | 下載 | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13SI | 改性環氧樹脂 | 下載 | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13EP SI | 改性環氧樹脂 | 下載 | 210-240 | 350 | – | 3.4 | 3.2 | |
| Taconic | TLX-6 | 聚四氟乙烯 | 下載 | – | – | – | – | 2.65 |
| TLX-7 | 聚四氟乙烯 | 下載 | – | – | – | – | 2.6 | |
| TLX-8 | 聚四氟乙烯 | 下載 | – | – | – | – | 2.55 | |
| TLX-9 | 聚四氟乙烯 | 下載 | – | – | – | – | 2.45 | |
| RF35 | 聚四氟乙烯 | 下載 | <315 | – | 3.5 | – | 3.5 | |
| TLC-27 | 聚四氟乙烯 | 下載 | – | – | – | – | 2.75 | |
| TLC-30 | 聚四氟乙烯 | 下載 | – | – | – | – | 3 | |
| TLC-32 | 聚四氟乙烯 | 下載 | – | – | – | – | 3.2 | |
| 阿爾隆 | 亞龍25N | 鈰 | 下載 | 260 | – | – | – | 3.38 |
| 阿隆 25FR | 鈰 | 下載 | 260 | – | – | – | 3.58 | |
| 阿隆 33N | 聚酰亞胺 | 下載 | >250 | 353 | 4 | – | – | |
| 阿隆 35N | 聚酰亞胺 | 下載 | >250 | 363 | 4.2 | – | – | |
| 亞龍85N | 聚酰亞胺 | 下載 | 250 | 387 | 4.2 | – | – | |
| 穩定器 | ST325 | – | 下載 | 熱導率：75w/mk（含1oz銅） | ||||
| ST10 | – | 下載 | 導熱系數：325w/mk（含1oz銅） | |||||
| 松下 | R-1566W | FR4 | 下載 | 140 | 330 | 4.95 | 4.7 | 4.65 |
| Ventec | VT-901 | 聚酰亞胺 | 下載 | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – |
| VT-90H | 聚酰亞胺 | 下載 | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – | |
| Bergquist | ht-04503 | – | 下載 | 導熱系數：2.2w/mk（含1oz銅） | ||||
我們提供高混合 PCB、高頻羅杰斯 PCB、射頻羅杰斯 PCB、SMT 羅杰斯 PCB等的生產制造。
我們使用 Rogers 優質材料，并將結合技術專長來制造高質量的 PCB
我們提供 24 小時在線咨詢，您將在 2 小時內收到對您的問題的答復，并在 24 小時內收到報價。
在PCB正式生產之前，我們會進行免費的DFM審查服務，支持免費的Allegro、Altium、Protel、PADS、OBD、Gerber等格式。
公司先后與全球3000多家高科技研發、制造和服務企業合作，技術解決方案涵蓋醫療、工控、人工智能、物聯網、汽車電子、智能家居等領域。
