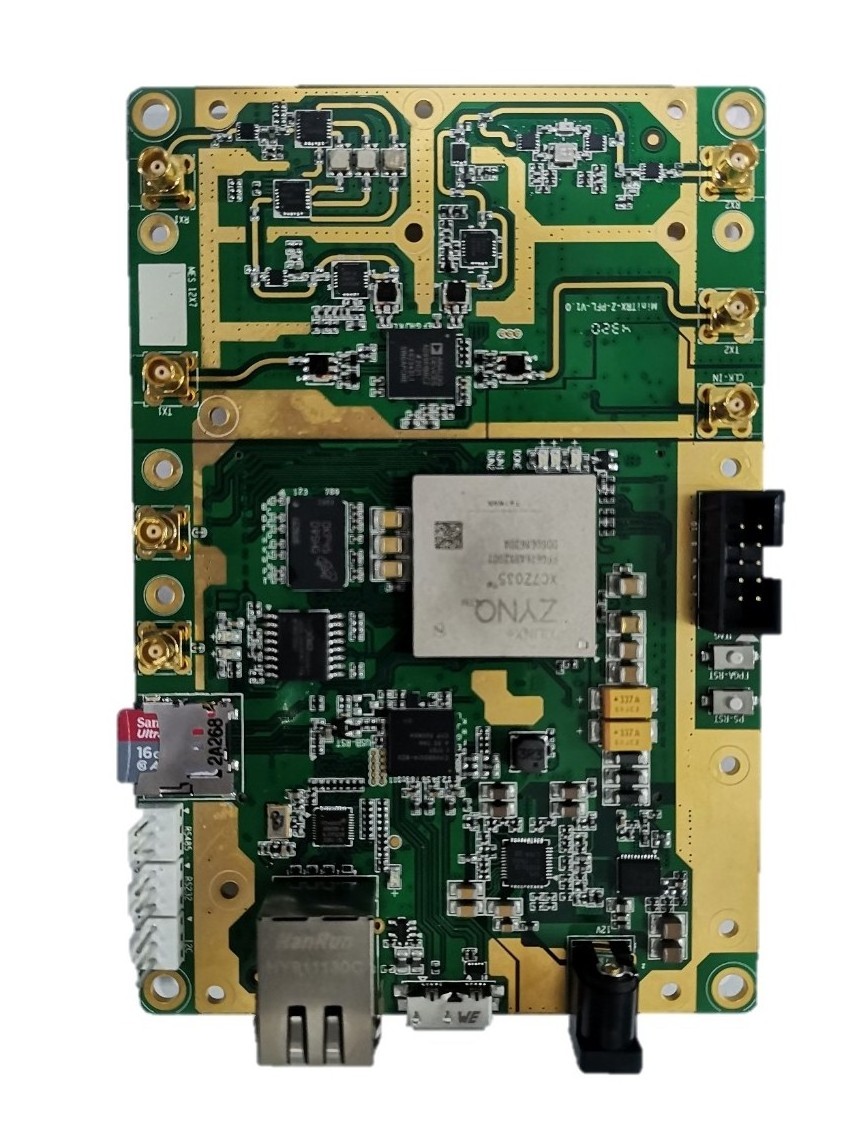

醫療音頻主板多層PCBA組裝

名稱：醫療音頻主板多層PCBA組裝

產品類型：PCB組裝

最小孔徑：0.12mm

阻焊顏色：綠色、藍色、白色、黑色、黃色、紅色等

表面處理：HASL, Enig, OSP, Gold Finger

最小走線寬度/間距：0.075/0.075mm

銅厚：1 - 12 Oz

裝配方式：SMT、DIP、通孔

應用領域：LED、醫療、工業、控制板

樣品運行：可用

運輸包裝：真空包裝/吸塑/塑料/卡通

規格：定制

商標：OEM / ODM

產地：中國

生產能力：每月50000件

調查獲取報價

產品詳情數據表

產品詳情

主要特征

- FPGA：Xilinx Zynq XC7Z035-2FFG676I

- 內存：512MB DDR3

- 閃存：256Mb QSPI

- 標清：MICroSD

- 以太網：10/100/1000M

- USB：USB3.0

- 通訊接口：RS232/RS422/I2C

傳感器：集成溫度的濕度傳感器

- 用戶接口：GPIO

- Rx LNA 范圍：70MHz~6GHz

- 射頻數字步進衰減器 (DSA)：0~31.5dB 衰減范圍，步長為 0.5dB（1MHz 至 4GHz）

- 旁路 LNA 和 DSA 以支持 Rx:70MHz~6.0GHz

- 尺寸：140mm*95mm

- Analog Devices AD9361-BBCZ 集成射頻捷變收發器&trade；

射頻 2 &tiMES; 2 個具有集成 12 位 DAC 和 ADC 的收發器

頻段：70 MHz 至 6.0 GHz

TDD 和 FDD 操作

可調信道帶寬：<200 kHz 至 56 MHz

支持 MIMO 無線電：ADC 和 DAC 上的采樣同步均小于 1

微型射頻連接器—— 4 TX、4 RX、2 TX 監視器

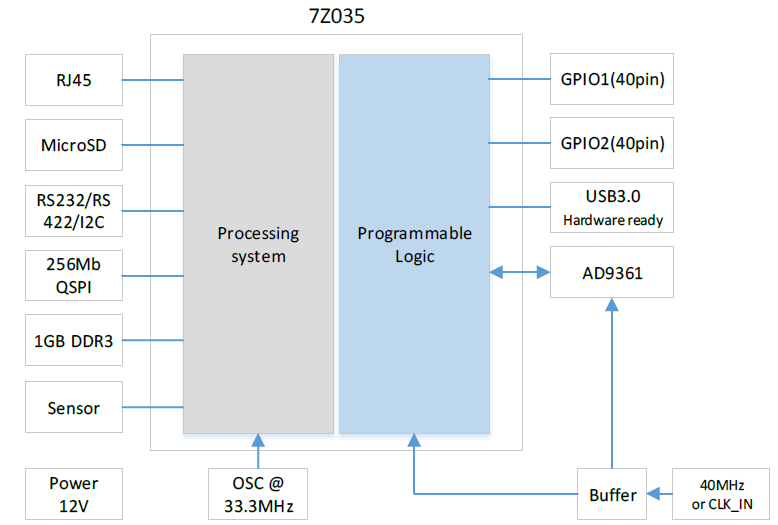

圖 2 - 簡化框圖

　　MiniTRX-Z 入門設計

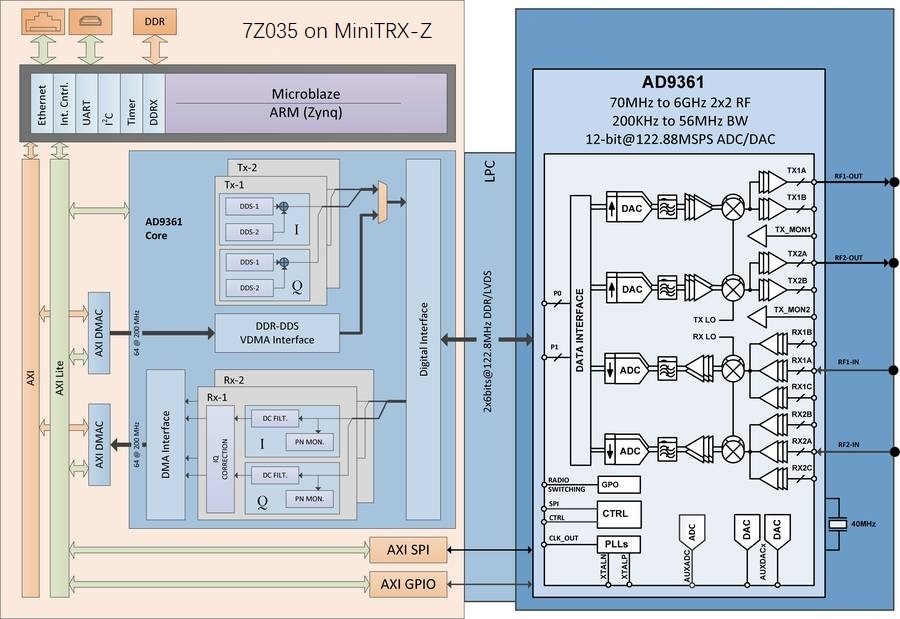

入門設計實現了進出 AD9361 RF 收發器的數據接口，基帶信號通過這些接口混合到 RF，以實現從發射器到接收器的空中環回。 AD9361 和 Zynq SoC 之間的數據路徑和控制信號如圖 3 所示。

　　- MiniTRX-Z No-OS 軟件：基于 ADI 的 AD9361 No-OS API Branch 2017_R1
