PTFE | PTFE PCB高頻線路板廠家講解

PCB制造、PCB設計、PCBA加工廠家為您講解PTFE | PTFE pcb高頻線路板廠

高頻化是電子設備的發展趨勢，特別是隨著無線網絡和衛星通信的日益發展，信息產品向高速化、高頻化發展，通信產品向無線傳輸語音、視頻、數據的標準化方向發展 容量大、速度快，因此新一代產品需要高頻板。 衛星系統、手機接收基站等通訊產品必須使用高頻電路板。 未來幾年必將快速發展，高頻板的需求量將很大。

高頻板材料的基本特性如下：

(1)介電常數(Dk)必須小而穩定。 一般來說，信號傳輸率越小越好，與材料介電常數的平方根成反比。 高介電常數容易造成信號傳輸延遲。

(2)介質損耗(Df)一定要小，主要影響信號傳輸?shù)馁|(zhì)量。 介電損耗越小，信號損耗越小。

(3)熱膨脹系數盡量與銅箔一致，不一致會造成冷熱變化時銅箔分離。

(4)低吸水率和高吸水率在受潮時會影響介電常數和介電損耗。

(5) 其他耐熱性、耐化學藥品性、沖擊強度和剝離強度也必須良好。

PTFE 優點:

1.耐高溫——工作溫度達到250℃。

2.耐低溫——機械韌性好； 即使溫度降至-196℃也能保持5%的伸長率。

3.耐腐蝕：對大多數化學品和溶劑呈惰性，能抵抗強酸強堿、水和各種有機溶劑。

4.耐候性：具有塑料中最好的老化壽命。

5.高潤滑是固體材料中摩擦系數最低的一種。

6.不粘附——它是固體材料中最小的表面張力。 它不粘附任何物質。 其機械性能具有極小的摩擦系數，僅為聚乙烯的1/5。 這是全氟化碳表面的一個重要特征。 并且由于氟碳鏈分子間的作用力極低，所以聚四氟乙烯不粘。

7.無毒：生理惰性，可作為人造血管和器官長期植入體內無不良反應。

8.電氣性能好——聚四氟乙烯在較寬的頻率范圍內具有較低的介電常數和介電損耗，以及較高的擊穿電壓、體積電阻率和耐電弧性。

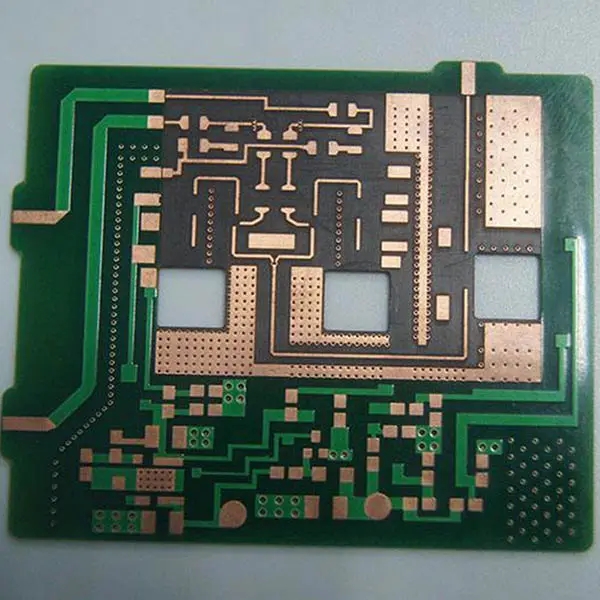

PTFE PCB

聚四氟乙烯板（又稱四氟乙烯板、鐵氟龍板、鐵氟龍板）分為模壓和車削兩種。 成型板由聚四氟乙烯樹脂在常溫下成型、燒結、冷卻而成。 聚四氟乙烯車削板采用聚四氟乙烯樹脂經壓制、燒結、旋切而成。 其產品用途廣泛，具有優良的綜合性能：耐高低溫（-192℃-260℃）、耐腐蝕（強酸、強堿、王水等）、耐候性、高絕緣性、高潤滑性、 不粘連、無毒等優良特性。

同時，由于聚四氟乙烯板材的這些優點，在加工上也存在很多困難，加工難度會增加很多。
