必須掌握印制電路板的表面電鍍（涂）工藝

電路板制造、電路板設計、PCBA加工廠家詳解印制電路板表面電鍍（涂）工藝必須掌握

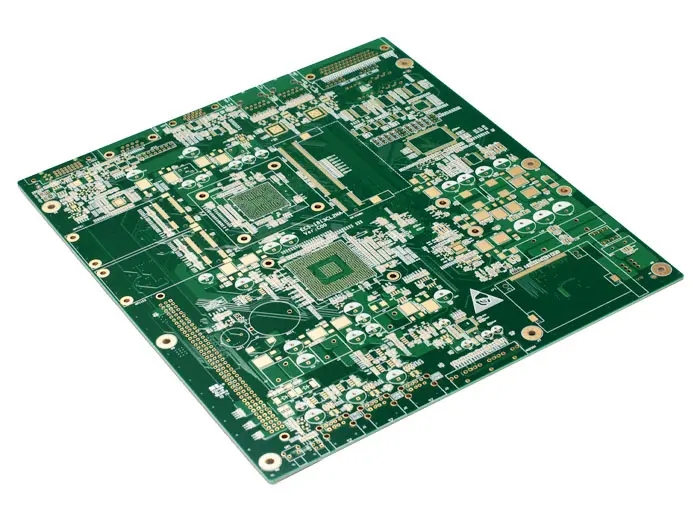

一、印制電路板表面電鍍（涂）法： a． 電鍍法。 b. 化學鍍。

二、PCB表面鍍層的常見要素：

1.鎳，元素符號Ni，原子量58.7，密度8.88g/cm3，電化學當量Ni2+1.095g/AH。

2.金，元素符號Au，原子量197，密度19.32g/cm3，Au+0.1226g/A?m的電化學當量。

3.錫，元素符號Sn，原子量118.69。

4.銀，元素符號Ag，原子量107.88。

5.鈀，元素符號Pd，原子量106.4。

三、電鍍概述：

1.鎳：用于印制電路板的鍍鎳層分為半光亮鎳（又稱低應力鎳或啞鎳）和光亮鎳。 主要用作鍍金或塞金的底層，也可根據需要用作表層。 根據IPC-6012（1996）標準，鍍層厚度應不小于2~2.5μm。鎳鍍層均勻細密，氣孔率低，延展性好，低應力鎳鍍層適用于釬焊 或壓焊。

2.金：用于PCB生產的鍍金層分為兩類； 板上鍍金，插頭鍍金。

(1)板面鍍金：板面鍍金層為柱狀結構的24K純金，具有優良的導電性和可焊性。 電鍍厚度0.01~0.05 μ m。

板上的鍍金層以低應力鎳或光亮鎳為底層。 鍍鎳層厚度為3-51xm。 鍍鎳層作為金和銅之間的阻擋層，可以阻止金和銅之間的相互擴散，防止銅滲入金表面。 鎳層的存在相當于提高了鍍金層的硬度。

電路板上的鍍金層不僅是堿蝕的保護層，也是IC鋁線鍵合和按鍵式印制電路板的最終表面涂層。

(2)插頭鍍金：插頭鍍金又稱鍍硬金，俗稱“金手指”。 它是一種含有Co、Ni、Fe、Sb等合金元素的合金鍍層，其硬度和耐磨性均高于純金鍍層。 硬金涂層具有層狀結構。 用于印制電路板的插頭鍍金層一般為0.5~1.5μm或更厚。 合金元素含量≤0.2%。 采用鍍金插頭，電接觸連接穩定可靠； 要求涂層厚度、耐磨性和孔隙率。

硬金鍍層采用低應力鎳作為阻擋層，防止金和銅之間的相互擴散。 為提高硬金鍍層的附著力，降低孔隙率，保護鍍液，減少污染，在鎳層與硬金之間鍍一層0.02~0.05p，m的純金層 層。

(3)錫：在PCB裸銅板上化學鍍錫也是近年來受到廣泛關注的一種可焊鍍層。

銅基體化學鍍錫本質上是化學浸錫，是銅與鍍液中復雜的錫離子發生置換反應生成錫鍍層。 當銅表面完全被錫覆蓋時，反應停止。

(4)銀：化學鍍銀涂層既可以焊接也可以“粘合”（壓焊），因此受到廣泛重視。 化學鍍銀的本質也是浸銀。 銅的標準電極電位為0Cu+/Cu=0.51 V，銀的標準電極電位為0Ag+/Ag=0.799 V。因此，銅可以置換溶液中的銀離子，在銅表面形成銀層：Ag ++Cu → Cu++Ag 為了控制反應速率，溶液中的Ag+會以絡離子的形式存在。 當銅表面被完全覆蓋或溶液中的銅達到一定濃度時，反應結束。

(5)鈀：化學鍍Pd是PCB上理想的銅和鎳保護層，可以焊接和“粘合”。 可直接鍍?cè)阢~上，由于Pd具有自催化能力，鍍層可以又長又厚。 其厚度可達0.08~0.2μm。 也可鍍上化學鍍鎳層。 Pd層具有較高的耐熱性、穩定性并能承受多次熱沖擊。

在組裝焊接過程中，對于Ni/Au鍍層，當金鍍層與熔化的焊料接觸時，金被熔化到焊料中形成AuSn4。 當焊料的重量比達到3%時，焊料會變脆，影響焊點的可靠性。 但熔化的焊料不與Pd形成化合物，Pd浮在焊料表面，非常穩定。

由于Pd的價格過于昂貴，在一定程度上限制了它的應用。 隨著IC集成組裝技術的提高，化學鍍Pd將在芯片電極組裝（CSP）中發揮更有效的作用。 PCB廠家、PCB設計師、PCBA廠家為您講解必須掌握的PCB表面電鍍（涂層）工藝。
