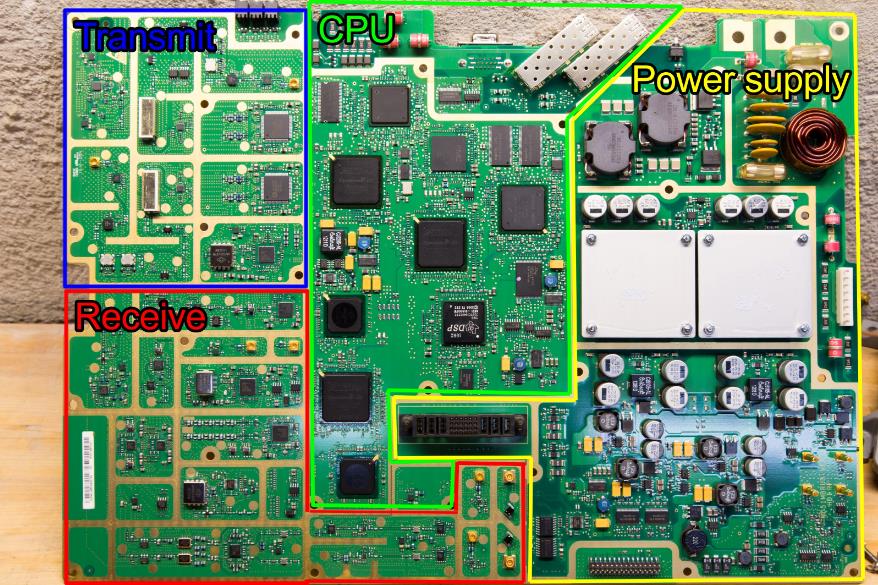

華為 RRU3908 是一款室外無線電基站，具有一到四個載波和一到六個扇區，每個載波的射頻輸出功率為 20/40 瓦。

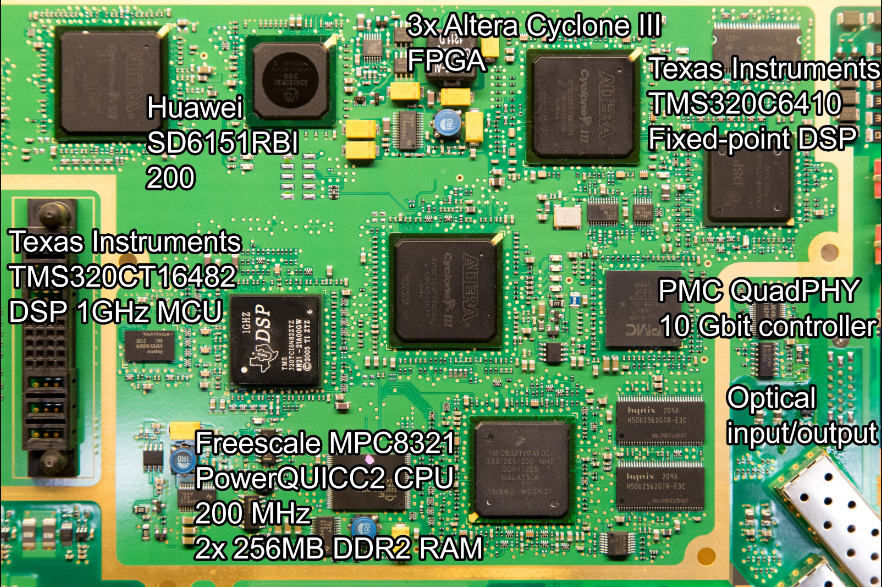

中央處理器

網絡通信由運行頻率為 200 MHz 的 Freescale MPC8321 PowerQUICC2 CPU 處理，并具有 2 個 256 MB Hynix DDR2 RAM。 它利用一個 PMC QuadPHY 10 GB 控制器用于兩個光輸入/輸出。

ADC 和 DAC 的單個比特流的解碼和編碼由 3 個 Altera Cyclone III FPGA 和定制的華為 SD6151RBI 控制器處理。

單個比特流由 Texas Instrument TMS320 系列 DSP CPU 處理。 TMS320C6410是定點DSP，只計算整數，TMS320CT16482 1 GHz DSP CPU計算浮點數。

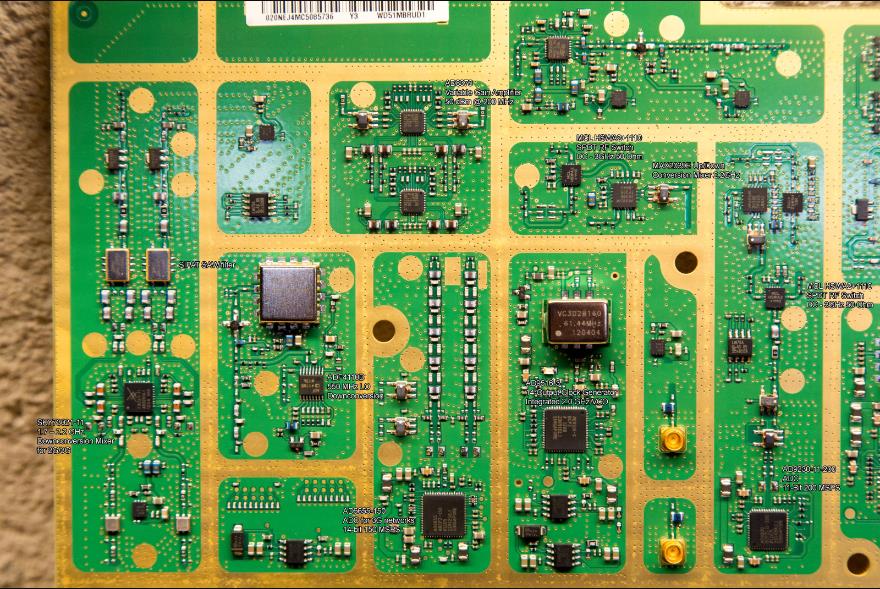

接收部分

輸入信號來自兩條異相線，首先由 Skyworks SKY73021-11 1.7 至 2.2 GHz 下變頻混頻器處理，以獲得 2.2 GHz 至 550 MHz 的頻率。

下變頻混頻器的本地振蕩器是 Analog Devices ADF4110B。

SIPAT SAW 濾波器用于隔離。

根據信號來源或類型，我假設在信號線分成 3G ADC 線或 4G ADC 線之前使用 Analog Devices AD8376 可變增益放大器。

3G 線路模數轉換由 Analog Devices AD6655-10 處理，這是一款 14 位 150 MSPS 芯片，專門針對 3G 基站。

4G 線路有更多組件，因為有 2 個 MCL HSWA+1110 SPDT RF 開關饋入 2 個 Maxim MAX2039E 上/下轉換混頻器，并通過一個額外的 MCL HSWA+1110 SPDT RF 開關由 Analog Devices AD9230-11 處理 -200 ADC 是一個 11 位 200 MSPS 芯片。

所有時序均由 Analog Devices AD9516-3 處理，這是一款 14 路輸出時鐘發生器，內置 2 GHz 本地振蕩器。

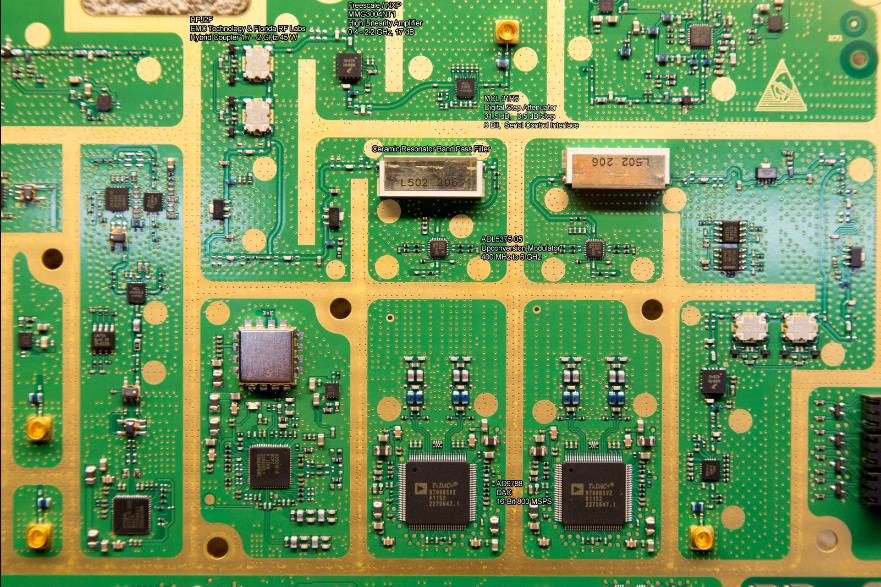

發射部分

來自 Altera Cyclone III FPGA 的單比特數據流由 2 個 Analog Devices TxDAC AD9788 處理，它們指定為 16 位 800 MSPS。

為了使信號頻率上升到廣播載波頻率，使用了 2 個 Analog Devices ADL5375-05 上變頻調制器。 它們的范圍從 400 MHz 到 6 GHz。

然后信號通過 5 級陶瓷諧振器帶通濾波器發送。

可以通過設置晶體管和 EMC Technology & Florida RF Labs HPJ2F 混合耦合器來切換信號相位。

信號被發送到功率放大器之前的前置放大器是飛思卡爾MMG3004NT1高線性度放大器，能夠在400 MHz至2.2 GHz范圍內放大17 dB。

為了控制信號強度，MCL 31R5 數字步進衰減器位于輸出連接器之前。 這是一個 31.5 dB 衰減器，可以從 6 位串行控制接口以 0.5 dB 的步長工作。

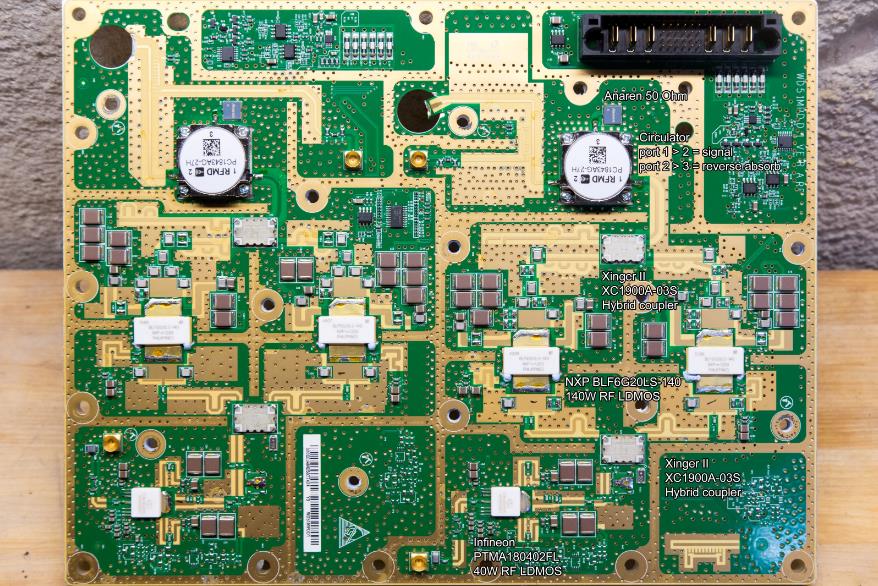

功率放大器

功率放大器使用兩級，第一級是 Infineon PTMA180402FL 40 Watt RF LDMOS，通過 Xinger II XC1900A-03S 混合耦合器將兩個 90 度異相信號饋送到輸出級晶體管 NXP BLF6G20LS-140 140 Watt RF LDMOS .

輸出在 Xinger II XC1900A-03S 混合耦合器中重新組合，然后通過循環器進入雙工器。
