設計工程師講解高品質PCB設計第一部分

電路板廠家講解了關于PCB圖布線的部分經驗總結，本文內容主要適用于高精度模擬系統或低頻數字系統。本文是PCB圖布線經驗總結的一部分，主要適用于高精度模擬系統或低頻（<50 MHz）數字系統。

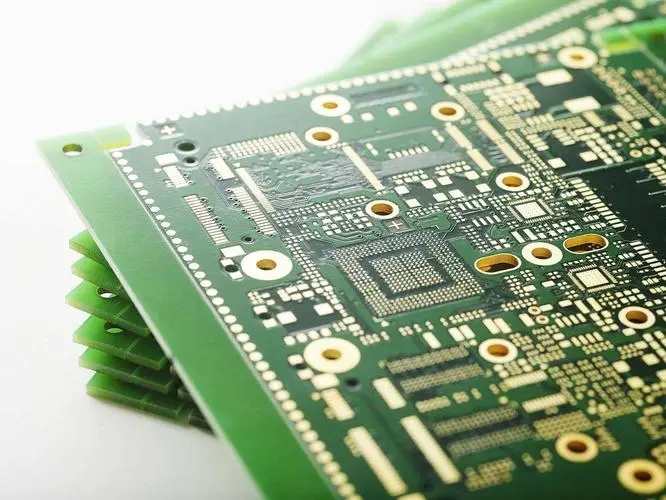

元件布局

合理的元件布局是設計出高質量的PCB圖的基本前提。 元件布局的要求主要包括安裝、受力、發熱、信號和美觀。

1. 信號

信號干擾是PCB布局設計中最重要的因素。 幾個基本方面是：弱信號電路和強信號電路分開甚至隔離； 交流部分與直流部分分開； 高頻部分與低頻部分分離； 注意信號線的方向； 地線布置； 采取適當的屏蔽、濾波等措施。 這些已經被大量學者反復強調過，這里不再重復。

2.加熱

對于發熱嚴重的大功率器件，除了保證散熱條件外，還應注意放置在合適的位置。 特別是在精密模擬系統中，要特別注意這些器件產生的溫度場對脆弱的前置放大電路的不利影響。 一般將功率很大的部分單獨做成模塊，并與信號處理電路之間采取一定的熱隔離措施。

3.安裝

是指在具體應用中提出的一系列基本要求，要求將電路板順利安裝到機箱、外殼和插槽中，避免空間干擾、短路等事故，并使指定的連接器處于機箱或機箱上的指定位置。 殼。 這里我就不再重復了。

4. 力量

電路板應能承受安裝和運行過程中的各種外力和振動。 為此，電路板應具有合理的形狀，板上各種孔（螺絲孔、異形孔）的位置應合理布置。 一般情況下，孔與板邊的距離至少應大于孔的直徑。 同時應注意異型孔造成的板材最薄弱斷面也應有足夠的抗彎強度。 板上直接“延伸”出設備外殼的連接器應合理固定，以保證長期使用的可靠性。

5. 審美的

不僅要考慮元件的有序放置，還要考慮布線的優美流暢。 由于普通外行有時會強調前者來片面評價電路設計的優劣，因此為了產品形象，在性能要求不苛刻的情況下應優先考慮前者。 但在高性能場合，如果必須使用雙面板，且電路板也封裝在里面，則應優先考慮布線的美觀。 下一節將具體討論布線的“美學”。 電路板組裝及電路板加工廠家講解一些關于pcb圖布線的經驗總結。 本文內容主要適用于高精度模擬系統或低頻數字系統。
