PCB技術：HDI板的CAM制作方法與技巧

HDI板適應了高集成IC和高密度互連組裝技術發展的要求。 將PCB制造技術推向了一個新的高度，成為PCB制造技術的最大熱點之一！ 在各類PCB的CAM制作中，從事CAM制作的人員一致認為，HDI手機板形狀復雜，布線密度高，CAM制作很難快速準確的完成！ 面對客戶對高質量、快速交期的要求，我在不斷的實踐和總結中有所收獲，謹與CAM同仁分享。

一、如何定義SMD是CAM制作的第一難點

在PCB制造過程中，圖形轉移和蝕刻等因素都會影響最終的圖形。 所以我們在CAM制造中需要根據客戶的驗收標準分別對線路和SMD進行補償。 如果我們沒有正確定義SMD，成品的某些SMD可能會變小。 客戶經常在HDI手機板中設計一個0.5mm的CSP，其焊盤尺寸為0.3mm。 另外，有些CSP焊盤帶有盲孔，盲孔對應的焊盤只有0.3mm，這樣CSP焊盤和盲孔對應的焊盤重疊或交叉在一起。 在這種情況下，請注意避免錯誤。

具體制作步驟：

1、關閉盲孔和埋孔對應的鉆孔層。

2、定義SMD

3、使用功能過濾器彈出窗口和參考選擇彈窗函數從top層和底部層找到包括盲孔的焊盤，分別移動到layer和b層。

4、在t層（CSP焊盤所在層）使用參考選擇彈窗函數，選中并刪除接觸盲孔的0.3mm焊盤，刪除頂層CSP區的0.3mm焊盤。 然后根據客戶設計的CSP焊盤尺寸、位置和數量，制作一個CSP，定義為SMD，然后將CSP焊盤復制到TOP層，將盲孔對應的焊盤添加到TOP層。 層 b 以類似的方式制作。

5、根據客戶提供的網絡文件，找出其他缺失或多定義的SMD。

與傳統的生產方法相比，目的明確，步驟少。 這種方法可以避免誤操作，快速準確！

二、去除非功能焊盤也是HDI手機板的一個特殊步驟

以普通8層HDI為例，先去除2-7層通孔對應的非功能焊盤，再去除3-6層中2-7層埋孔對應的非功能焊盤。

步驟如下：

1、使用NFP移除函數去除頂層和底層非金屬孔對應的焊盤。

2、關閉除通孔外的所有鉆孔層，NFP移除函數中移除 untrillLED 墊選擇NO，去除2-7層非功能焊盤。

3、關閉除2-7層埋孔外的所有鉆層，NFP刪除函數中的移除未鉆孔墊選擇NO，去除3-6層非功能焊盤。

使用此方法去除非功能焊盤清晰易懂，最適合剛從事CAM制作的人。

三、關于激光打孔

HDI手機板的盲孔一般為0.1mm左右的微孔。 我們公司使用CO2激光。 有機材料能強烈吸收紅外線，通過熱效應燒蝕成孔。 但是銅對紅外線的吸收率很小，銅的熔點很高，所以CO2激光不能燒蝕銅箔，所以我們采用“保形掩模”工藝，在激光鉆孔處蝕刻銅皮 蝕刻液（CAM需要制作曝光膜）。 同時，為了保證二次外層（激光打孔底部）有銅皮，盲孔和埋孔的間距至少要有4mil。 因此，我們必須使用Analysis/Fabric/board Drill Checks來找出不符合條件的孔位。

四、塞孔和阻焊

HDI層壓配置中，二次外層一般采用RCC材料，介質厚度薄，含膠量小。 根據工藝實驗數據，成品板厚大于0.8mm，金屬化槽大于等于0.8mmX2.0mm，金屬化孔大于等于1.2mm，兩組孔塞 必須制作文件。 也就是說，塞孔分為兩次。 內層用樹脂整平，外層在阻焊前直接用阻焊油墨堵塞。 在電阻焊過程中，過孔經常落在或靠近SMD。 客戶要求所有的過孔都要堵上，所以在露出阻焊層的時候，露出阻焊層的過孔或者半個孔都容易漏油。 CAM 工作人員必須處理這個問題。 通常，我們更喜歡移除過孔。 如果無法移除過孔，請按照以下步驟操作：

1.在遮窗的通孔位置，在阻焊層上加一個比成品孔一側小3MIL的透光點。

2.在阻焊層開孔接觸的通孔位置，在阻焊層上加一個比成品孔一側大3MIL的透光點。 （此情況客戶允許少許印泥）

五、造型制作

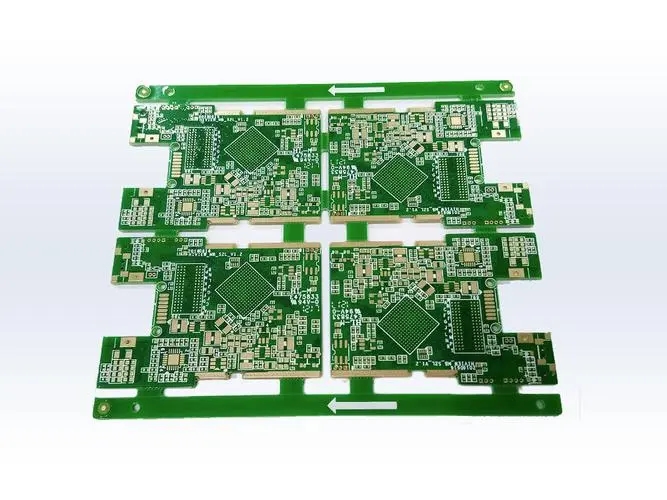

HDI手機板一般都是組裝發貨，形狀復雜，客戶附上CAD圖。 如果我們用genesis 2000按照客戶的圖紙來畫，會很麻煩。 我們可以直接在CAD格式文件*.cd中點擊“另存為”。 dwg將保存類型改為“AutoCADR14/LT98/LT97DXF(*.DXF)”，然后讀取*DXF文件。 郵票孔、定位孔、光學定位點的尺寸和位置以及形狀均可讀取，快速準確。

六、銑削輪廓框的加工

加工銑邊輪廓框時，除非客戶在CAM制作時要求露銅，否則為防止板邊翻過銅皮，根據制作規范要求，需在CAM制作時，將銅皮剪去少許銅皮。 frame到板的內側，所以難免會出現圖2A所示的情況！ 如果A兩端不屬于同一網絡，且銅皮寬度小于3mil（可以不做圖），會造成開路。 genesis 2000的分析報告中沒有這個問題，所以我們必須另辟蹊徑。 我們可以再做一個網絡對比，在第二個對比中，將靠近框架的銅片切割成板材3mil。 如果比較結果沒有斷路，說明A兩端屬于同一個網絡或者寬度大于3mil（可以做圖形）。 如果有開路，加寬銅皮。
