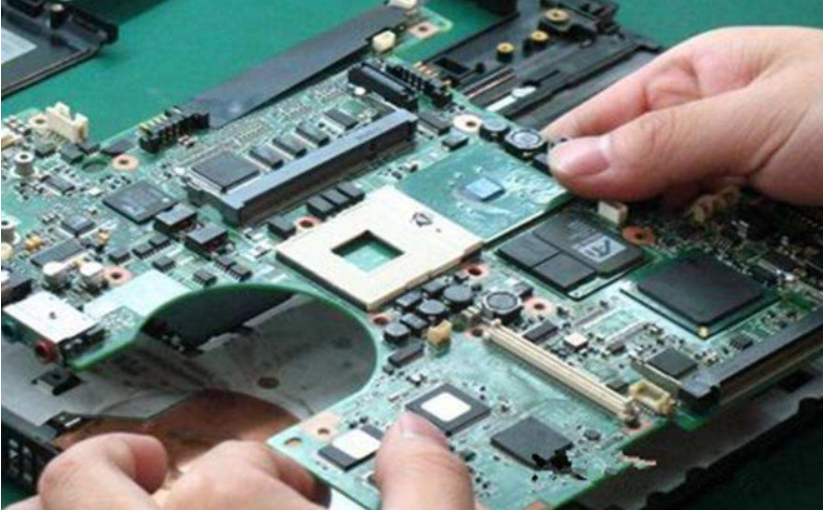

1、工程線路板電容損壞的故障特征及檢修

電容器損壞引起的故障在電子設備中是最高的，尤其是電解電容器的損壞。

電容損壞如下： 1、容量變小； 2、容量完全喪失； 3、漏電； 4、短路。

電容器在電路中發揮著不同的作用，其引起的故障也各有特點。 在工控電路板中，數字電路占絕大多數。 電容器多用作電源濾波器，較少有電容器用作信號耦合和振蕩電路。 如果開關電源使用的電解電容損壞，開關電源可能不振蕩，無電壓輸出； 或者是輸出電壓濾波不好，電壓不穩定導致電路邏輯混亂，導致機器時好時壞或工作時無法啟動。 如果電容器接在數字電路電源正負極之間，則故障表現與上述相同。

這在計算機主板上尤其明顯。 許多計算機無法啟動或使用幾年后仍能啟動。 打開機箱時，經常可以看到電解電容鼓起的現象。 如果拆下電容測量容量，發現比實際值低很多。

電容器的壽命與環境溫度有直接關系。 環境溫度越高，電容器的壽命越短。 這個規則不僅適用于電解電容器，也適用于其他電容器。 因此，在查找故障電容器時，應重點關注靠近熱源的電容器，例如靠近散熱器、大功率元件的電容器。 距離越近，受損的可能性就越大。

2 、電阻損傷的特點及判別

經常看到很多初學者在維修電路時折騰、接通電阻，既拆又焊。 事實上，它的修復程度要高得多。 只要了解抵抗的傷害特性就可以了，不需要花太多時間。

電阻是電氣設備中數量最多的元件，但并不是損壞率最高的元件。 開路是最常見的電阻損壞。 電阻值變大的情況很少見，電阻值變小的情況也很少見。 常見的類型有碳膜電阻器、金屬膜電阻器、線繞電阻器和保險絲電阻器。

前兩類電阻器應用最為廣泛，其損壞特點是：一是低阻值（100Ω以下）和高阻值（100kΩ以上）損壞率較高，中阻值（100kΩ以上）損壞率較高。 如幾百歐姆到幾十千歐姆）很少見； 其次，低阻值電阻損壞時，往往燒焦變黑，很容易發現，而高阻值電阻損壞時，幾乎沒有痕跡。

線繞電阻一般用于大電流限制，阻值不大。 圓柱形線繞電阻燒壞時，有的會發黑，或者表面龜裂，有的則沒有痕跡。 水泥電阻是一種線繞電阻，燒壞時可能會斷裂，否則沒有可見的痕跡。 保險絲電阻燒壞時，有的表面會炸掉一塊皮，有的沒有痕跡，但絕不會被燒焦變黑。 根據以上特點，我們可以重點檢查電阻，快速找出損壞的電阻。

根據上面列出的特點，我們首先可以觀察電路板上的低阻值電阻是否有燒黑的跡象。 然后，根據電阻損壞時大多數開路或阻值大以及高阻值電阻容易損壞的特點，我們可以用萬用表直接測量高阻值電阻兩端的阻值。 電路板。 如果測得的電阻值大于標稱電阻值，則該電阻一定已損壞（需要注意的是，只有電阻值穩定后才能下結論，因為并聯的電容元件可能存在充放電過程） 在電路中）。 如果測量的電阻值小于標稱電阻值，一般可以忽略。 這樣，電路板上的每個電阻就被測量一次。 即使誤“殺”了1000個，也不會漏掉一個。

3、運算放大器的判斷方法

對于相當多的電子維修人員來說，判斷運放的好壞是一個困難。 我想在這里和大家討論一下，希望對大家有所幫助。

理想運放具有“虛短路”和“虛斷”的特性，這對于分析線性應用的運放電路非常有用。 為了保證線性應用，運算放大器必須工作在閉環（負反饋）下。 如果沒有負反饋，開環放大下的運放就變成了比較器。 如果要判斷器件的好壞，首先應區分器件在電路中是用作放大器還是比較器。

4、萬用表測試SMT元件的技巧

有些SMD元件非常小，不方便用普通萬用表探頭測試和維修。 首先，容易造成短路。 其次，涂有絕緣涂層的電路板不方便接觸元件引腳的金屬部分。 這里介紹一個簡單的方法，會給檢測帶來很多方便。

取兩根最小尺寸的縫衣針，（深度工控維修技術專欄）靠近萬用表探頭，然后在多股電纜中取一根細銅線，用細銅線將探頭和縫衣針綁在一起 在一起，然后將它們焊接牢固。 這樣，用筆尖較小的觸筆測量SMT元件時，就不存在短路的風險。 另外，尖端可以刺破絕緣涂層，直接擊中關鍵部位，不再費心刮傷薄膜。

5、PCB公共電源短路故障排除方法

電路板維修時，如果公共電源出現短路，往往會出現大問題。 由于很多設備共用一個電源，所以每個使用這個電源的設備都有短路的嫌疑。 如果板上元件不多，可以用“鋤頭接地”的方法找到短路點。 如果成分太多，“鋤地”能否鋤到情況就看運氣了。 這里推薦一個更有效的方法。 采用這種方法，可以起到事半功倍的效果，往往能很快找到故障點。

應有電壓、電流可調的電源。 電壓為0-30V，電流為0-3A。 這款電源價格便宜，300元左右。 將開路電壓調整至器件的電源電壓水平。 首先，將電流調整到最小。 將此電壓施加到電路的電源電壓點，如74系列芯片的5V和0V端子。 根據短路程度慢慢增加電流。 用手觸摸設備。 當您感覺某個設備明顯發熱時，這通常是某個部件損壞了。 您可以把它取下來進一步測量和確認。 當然，在操作過程中，電壓一定不能超過設備的工作電壓，更不能接反，否則會燒毀其他好的設備。

6、小橡皮解決大問題

工控中使用的單板越來越多，很多都是插在帶有金手指的插槽中。由于工業現場環境惡劣，多塵、潮濕、腐蝕性氣體環境，很容易導致單板有 接觸不良故障。 很多朋友可能會通過更換板卡來解決問題，但是購買板卡的成本是非常可觀的，尤其是一些進口設備。 其實，你不妨用橡皮擦反復擦拭金手指，清理掉金手指上的污垢，然后再試機。 也許它能解決問題！ 該方法簡單實用。

7、電氣故障好壞分析

從概率上來說，時好時壞的電氣故障一般包括以下幾種情況：

1. 接觸不良

板與槽接觸不良、電纜斷裂時不連接、電纜插頭與接線端子接觸不良、元件焊接不良等都屬于此類；

2. 信號受到干擾

對于數字電路來說，在特定的條件下，就會出現故障。 有可能控制系統確實受到干擾過大，個別元件的參數或電路板的整體性能參數發生了變化，使得抗干擾能力趨于臨界點，從而引起故障；

3.元件熱穩定性差

從大量的維修實踐來看，電解電容的熱穩定性較差，其次是其他電容、三極管、二極管、IC、電阻等；

4.PCB 上有濕氣、灰塵。

水分和灰塵會通過電阻效應導電，在熱脹冷縮過程中電阻值會發生變化。 該電阻值與其他元件具有并行作用。 如果這種影響較強，就會改變電路參數，導致故障；

5.軟件也是一個考慮因素

電路中的許多參數都是通過軟件調整的。 部分參數裕度調整過低，處于臨界范圍。 當機器的運行狀況符合軟件判斷故障的原因時，就會出現報警。

8、如何快速查找元件數據

現代電子產品種類繁多，元器件也越來越多。 在電路板焊接和維修領域，尤其是工業電路板維修領域，很多元件是聞所未聞的。 另外，即使某類板卡中的元件數據完整，也需要在計算機中將這些數據一一讀取分析。 如果沒有快速的查找方法，維護效率將會大大降低，在工業電子維護領域，效率就是金錢。
