鑫景福致力于滿足“快速服務,零缺陷,輔助研發”PCBA訂購單需求。
軟硬結合PCB

軟硬結合PCB

8層1階HDI軟硬結合板

8層1階HDI軟硬結合板

名稱:8層1段HDI軟硬結合

板材:NPG-170

板厚:1.2mm

層數:8層

最小線寬/線間距:3/3 mil

成品銅厚:內層0.5OZ,外層1OZ

驗收標準:IPC6012 CLASS 2 級

表面工藝:沉金

介電常數:4.2

損耗系數:0.010

用途:醫療器械

10層2階HDI軟硬結合板

10層2階HDI軟硬結合板

名稱:10層2段HDI軟硬結合

板材:太光EM-888S

板厚:1.0mm

層數:10層

最小線寬/線間距:4/4mil

成品銅厚:內層0.5OZ,外層1OZ

驗收標準:IPC6012 CLASS Level 3

表面工藝:沉金

介電常數:3.8

損耗系數:0.0055

用途:安防監控設備

8層2階HDI軟硬結合板

8層2階HDI軟硬結合板

名稱:8層2段HDI軟硬結合

層數:8L

結構:3F+5R(8層2層HDI)

紙張類型:PI、PET、PEN

最小孔:0.1mm

PI厚度:0.5mil-2mil

銅厚:1/3oz-2oz

最小線寬/線距:0.1/0.1mm;

NPTH成品孔徑公差:±1mil(±0.025mm)

PTH成品孔徑公差:±2mil(±0.050mm)

成品板厚度公差:±0.01mm

最小線寬/線隙:0.05/0.05mm

應用領域:高端精密工業傳感器控制板

10層2階HDI軟硬結合板

10層2階HDI軟硬結合板

名稱:10層2段HDI軟硬結合

板材:太光EM-888S

板厚:1.0mm

層數:10層

最小線寬/線間距:4/4mil

成品銅厚:內層0.5OZ,外層1OZ

驗收標準:IPC6012 CLASS Level 3

表面工藝:沉金

介電常數:3.8

損耗系數:0.0055

用途:安防監控設備

8層軟硬結合PCB板

8層軟硬結合PCB板

名稱:8層軟硬結合PCB板

層數:8L

厚:1.45mm

最小孔徑:0.25mm

最小線寬/線間距:5/3.6mil

內層銅厚:HOZ

外銅厚:1OZ

表面處理:化學金ENIG

孔距線最小距離:0.25mm

應用領域:消費電子

8L軟硬結合板

8L軟硬結合板

品名:8L軟硬結合

層數:8L

板厚:1.45mm

最小孔徑:0.25mm

最小線寬/線間距:5/3.6mil

內層銅厚:HOZ

外銅厚:1OZ

表面處理:化學金ENIG

孔距線最小距離:0.25mm

應用領域:消費電子

三層黑油軟硬結合板

三層黑油軟硬結合板

品名:三層黑油軟硬

層數:3L

結構:1R+1R+1R

軟板厚度:0.1MM

硬板厚度:0.6MM

銅厚:1OZ

最小線寬/線間距:4mil/4mil

工藝難點:黑阻焊黃蓋膜、沉金表面處理。

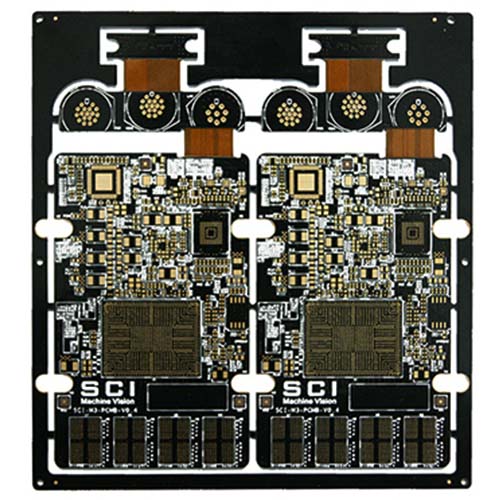

12層軟硬結合板

12層軟硬結合板

名稱:12層軟硬結合

層數:12L

結構:5R+2F+5R

板厚:1.6mm

外層銅厚:1 OZ

內層銅厚:1 OZ

最小孔徑:0.25mm

最小線寬/線間距:350萬

表面處理:沉金

產品用途:過程控制器

技術難點:軟硬板為12層高多層結構,杜邦A(yù)P9141R高性能軟板

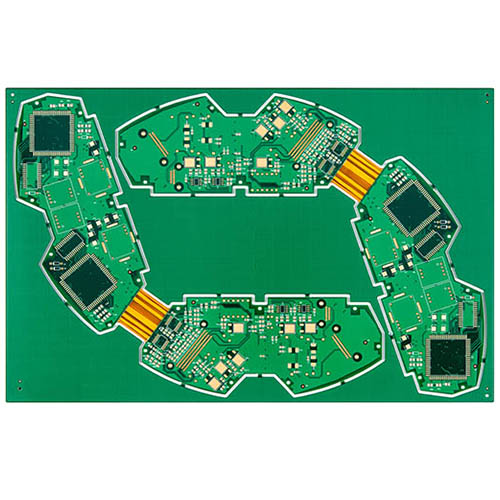

12 層軟硬結合 PCB

12 層軟硬結合 PCB

名稱: 12層軟硬結合PCB

層數:12L

結構:4R+4F+4R

厚:1.8mm

外層銅厚:1 OZ

內層銅厚:1 OZ

最小孔徑:0.3mm

最小線寬/線間距:4mil

表面處理:沉金

產品用途:智能機器人

工藝難度:高多層軟硬板

四層軟硬結合板

四層軟硬結合板

名稱:四層軟硬結合

結構:1R+2F+1R

層數:4L

板厚:0.55mm

外層銅厚 1 OZ

內層銅厚 H OZ

最小孔徑:0.2mm

最小線寬/線距:3mil

表面處理:沉金

產品用途:徠卡相機

工藝難點:嚴格的阻抗匹配要求

TWS 耳機剛性柔性 PCB

TWS 耳機剛性柔性 PCB

名稱:TWS耳機剛性柔性PCB

層數:6L

結構:2R+2F+2R(HDI結構)

厚:1.0mm

外層銅厚:1 OZ

內層銅厚:1 OZ

最小孔徑:0.2mm

最小線寬/線距:3mil

表面處理:沉金

產品用途:TWS藍牙耳機

工藝難點:rigid flex PCB是一階HDI結構軟硬結合PCB電路板

PCB Drilling machine

PCB鉆孔機

PCB pattern plating line

PCB圖形電鍍線

PCB solder mask expose machine

PCB阻焊曝光機

PCB pattern expose machine

PCB圖案曝光機

Strip film etching line

剝膜蝕刻線

Solder mask screen silk print machine

阻焊絲印機

Solder mask scrubbing line

阻焊擦洗線

PCB Flying Probe Test (FPT)

PCB 飛針測試 (FPT)

Fully automatic exposure machine

全自動曝光機

鑫景福科技
為什么選擇我們?
制造設備
制造設備

我們擁有PCB制造和組裝所需的最先進設備

技術能力
技術能力

我們的工程師和技術人員提供最可靠的軟硬結合板制造和組裝服務

24小時在線回復
24小時在線回復

我們提供 24 小時在線咨詢,您將在 2 小時內收到對您的問題的答復,并在 24 小時內收到報價。

免費DFM服務
免費DFM服務

在PCB正式生產之前,我們會進行免費的DFM審查服務,支持免費的Allegro、Altium、Protel、PADS、OBD、Gerber等格式。

鑫景福科技
我們的PCB&PCBA應用領域

公司先后與全球3000多家高科技研發、制造和服務企業合作,技術解決方案涵蓋醫療、工控、人工智能、物聯網、汽車電子、智能家居等領域。

鑫景福科技
關于軟硬結合板常見問題解答
1.軟硬結合板有哪些類型?
軟硬結合板主要分為單面軟硬結合板、雙面軟硬結合板和多層軟硬結合板三種。
2.軟硬結合板制造過程中有哪些步驟?
軟硬結合的 PCB 制造過程涉及多個步驟,包括基板準備、電路圖案生成、覆蓋、切割柔性、電氣測試和驗證。
3.什么是軟硬結合PCB?
軟硬結合 PCB 是一種混合電路板,它集成了硬性電路板和FPC 電路的組件。 它具有多項優勢,包括提高可靠性和減輕重量。
